1中国一汽集团公司辽阳汽车弹簧厂辽阳111000
2北京工业大学材料科学与工程学院北京100022

摘    要：本文通过对N32机油和今禹Y15-II快速光亮淬火油的冷却特性的对比研究，以及对采用两种油进行的60Si2Mn和50CrVA钢样品淬火冷却后的组织性能分析，研究了两种油对板簧热处理质量的影响。实验结果表明，N32机油的高温冷却速度不足是其不适于有效厚度大于12mm的60Si2Mn板簧淬火的原因。而今禹Y15-II快速光亮淬火油的蒸汽膜阶段短，高温冷却速度较快，有足够的低温冷却速度，能够满足14mm以下厚度的60Si2Mn和20mm左右50CrVA板簧淬火。
    关键词：60Si2Mn板簧冷却特性 有效厚度

1．前言
    长期以来，热处理行业中普遍存在着“重热轻冷”——重视工件的加热控制，轻视淬火冷却技术的现象。各种可用的现代化技术不断地应用在工件的加热上，但冷却依然是在惯用的水和普通机油中进行。用机油淬火，油质好并加上良好的摆动，才有可能使12mm厚的60Si2Mn板簧淬透，但在大批量生产，且影响因素较多的前提下，就很难达到满意的效果。虽然使用水溶性淬火液的效果也不错，但因管理环节较多，需要用一个独立的循环系统，对不同材质、不同规格产品的生产缺乏灵活性，难以应对快速多变的市场需求。为了解决以上矛盾，挖掘传统的60Si2Mn弹簧钢的潜能。本文尝试用新型的今禹Y15-II快速光亮淬火油对较厚的60Si2Mn板簧进行淬火冷却，并与N32机油的冷却特性进行了对比。以探索适用于较厚截面的60Si2Mn板簧淬火的新型油品。

2．试验条件及方法
    新旧比例不同的N32机油和今禹Y15-II快速光亮淬火油的冷却特性试验是在油温为50℃、体积为1200ml条件下，采用IS09950国际标准进行实验，用KHR-01型冷却特性测试仪测定油的冷却特性。
    两种钢的板簧和取材于规格为14×100的60Si2Mn弹簧钢及18×100的50CrVA弹簧钢标准拉伸试样，同时用BLl2-220型步进式加热炉加热，分别用N32机油和今禹Y15-II快速光亮淬火油淬火冷却，油温为20-60℃。用Axiotech金相显微镜检查金相组织；用WE-30吨万能材料试验机进行拉伸试验；用HB-3000型布式硬度计检查硬度。

3. 试验结果
3.1 新旧比例不同的N32机油的冷却特性
    新旧比例不同的N32机油的冷却特性如表1所列。由表1中数据可知，虽然，旧油的Tvmax明显低于新油，但旧油的Vmax与新油接近。但是随新油量的增加，提高了淬火油V300℃，使非马氏体转变(A→B)的机会减小。因此对60Si2Mn钢的淬火，新油的综合冷却特性较好。

表1 N32机油的不同成分的新旧油的冷却特性

3.2 Y15-II快速光亮淬火油与N32机油的冷却特性对比
    实验获得的两种油的冷却特性参数如表2所列。通过表2的对比，可以看到Y15-II快速光亮淬火油有较短的蒸汽膜阶段，且出现最高冷却速度的温度较高，这样避免了从过冷奥氏体中先析出先共析铁索体的可能性；同时Y15-II快速光亮淬火油具有足够高的低温冷却速度，减少获得贝氏体(B)的转变量，使马氏体(M)转变充分，得到足够的淬透深度。

表2 Y15-II快速光亮淬火油与N32机油的冷却特性对比

    另外，粘度和闪点作为油品的验收标准，Y15-II快速光亮淬火油只有粘度低，流动性好，使用中带出消耗量少，闪点高于普通机油的特点。

3.3 60Si2Mn与50CrVA弹簧钢在两种介质中淬火冷却试验结果的对比
    规格为14×100的60Si2Nn与18×100的50CrVA板簧钢及试样，在表3所列的化学成分及热处理工艺条件下，分别在Y15-II快速光亮淬火油和N32机油两种介质中淬火冷却的试验结果如表4所列。

表3 试样的化学成分及热处理工艺

    由表4可见，同种材料经Y15-II快速光亮淬火油热处理后，材料强度略高于N32机油，塑性指标高于N32机油淬火。

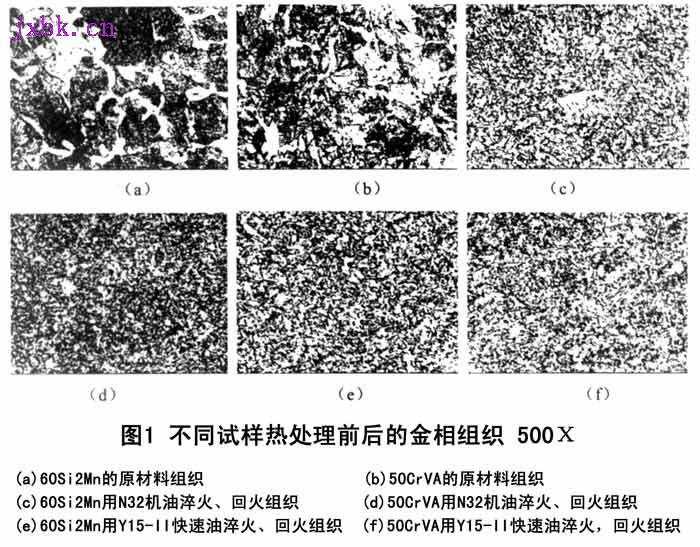

    热处理前后l#、4#样品的金相组织如图1所示。由图1可见，60Si2Mn钢的原材料组织为珠光体+铁素体：50CrVA弹簧钢的原材料组织为珠光体+少量铁素体；60Si2Mn钢用N32机油淬火、回火组织为屈氏体+少量贝氏体：50CrVA弹簧钢用N32机油淬火、回火组织为回火屈氏体；60Si2Mn钢用Y15-II快速油淬火、回火组织为回火屈氏体；50CrVA弹簧钢用Y15-II快速油淬火、回火组织为均匀细小的回火屈氏体。显然，Y15-II快速油的冷却优于N32机油。

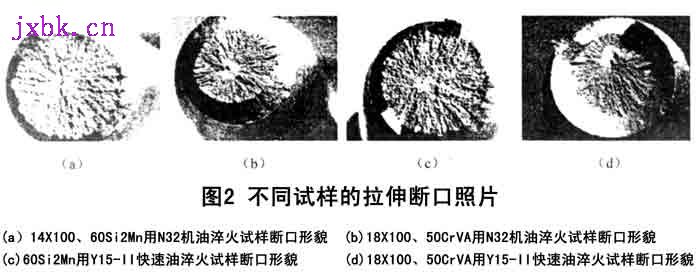

    不同试样的拉伸断口如图2所示，对照图中的断口形貌可以看出，用Yl5-II快速油淬火的试样的放射区面积小于用N32机油淬火的，前者的断面收缩率高于后者，而前者的强度略高，这样的力学性能对板簧而言更为理想。

3.4 生产现场的产品淬火硬度对比结果及分析
    在实际生产中，加热温度为860-890℃，加热时间25-30分钟，每隔半小时抽三片，用N32机油对12×100的60Si2Mn板簧以及用Yl5-II快速光亮淬火油对14×76的60Si2Mn板簧淬火，两种油温都为20-60℃，淬火后的硬度值见表5。

表5 同材质不同淬火油的现场生产的60Si2Mn板簧的淬火硬度

    表5数据表明，在N32机油中12mm 60Si2Mn板簧的淬火硬度最高为485HB最低为321HB，硬度不均匀，只有少数值满足要求。说明该油对有效厚度为12mm 60Si2Mn板簧的高温冷却速度和最大冷却速度都不够。而在今禹Y15-II快速光亮淬火油中，14mm的60Si2Mn板簧的淬火硬度最高为550HB，最低为463HB，平均为505HB，硬度较为均匀，其冷却性能能满足14mm厚的60Si2Mn板簧淬火要求。
    经过一年的使用和探索，今禹Y15-II快速光亮淬火油能满足14mm以下厚度的60Si2Mn板簧淬火，并在厚度为20mm左右50CrVA板簧淬火处理上，在整个截面上都能淬透，获得良好的机械性能，并保持了工件具有较好的光亮度。

4．讨论
    弹簧淬火的目的是把奥氏体化的钢材，以合理的冷却方式淬火形成马氏体，然后回火达到所要求的组织和性能。而保证淬硬的关键是——淬火介质在弹簧钢C曲线的鼻尖处的冷速要足够地大，以使过冷奥氏体不致形成珠光体或贝氏体组织，由60Si2Mn钢和50CrVA钢的过冷奥氏体转变曲线和端淬曲线可知，其马氏体形成温度在300℃左右，因此合适的冷却介质应在鼻尖处达到最大冷却速度而在300℃以下有适当的的冷却速度，以达到既能够淬硬淬透又能减少变形的目的。
    观察表1数据可知，N32机油(无论是新旧)，t650℃(为A→P冷却到650~C的时间)都≥4.8秒，而60Si2Mn钢“C”曲线上从到A→P转变鼻尖的最短时间为4秒左右，结果使工件的淬火过程中发生中温转变出现不应有的贝氏体组织(B)，见图1(c)。分析生产现场的硬度(表5)表明，用N32机油淬火硬度不均匀且偏低，这是由于其Tvmax低于60Si2Mn钢“C”曲线的鼻子尖温度以及Vmax(见表2)偏慢的缘故，这对于有效厚度大于12mm的60Si2Mn钢板簧来说显然不适应于大批量的生产。N32机油对50CrVA钢的淬火是合适的，但效果要差于用Y15-II快速光亮淬火油淬火见图1(d)。
    表2中的数据表明：Y15-II快速光亮淬火油的蒸汽膜阶段较短，且出现最高冷却速度的温度较高。这样避免了过冷奥氏体先析出先共析铁素体和贝氏体，同时具有足够高的低温冷却速度(通常用300℃的冷却速度代表淬火介质的低温冷却速度)，得到理想的组织。按金相检验标准区分，60Si2Mn钢用Y15-II淬火的试样的组织级别要高于用N32机油的淬火的；50CrVA弹簧钢经两种淬火介质热处理后，从组织形态上Y15-II快速光亮淬火油具有较N32机油更为细小均匀的回火屈氏体组织，见图1(e)、(f)。虽然从图21的断口形貌照片上看不出太大的区别，但对比拉伸数据可知，Y15-II油热处理后，材料强度略高于N32机油，塑性指标高于N32机油淬火，这主要是由于Y15-II油的特性温度和最大冷速都优于N32机油的缘故。
    因此，Y15-II快速光亮淬火油的使用，一方面保证了14×100的60Si2Mn(18×100的50CrVA)板簧在全部截面上淬透；另一方面也保证了热处理后的力学性能。

5．结论
    1．在原有旧的N32机油里添加新油不能对冷却特性产生较大的改善，N32机油不适合有效厚度大于12mm的批量生产。
    2．Y15-II快速光亮淬火油具有较好的冷却特性，对60Si2Mn材料采用Y15-II快速光亮淬火油进行热处理后，材料拉伸后的塑性、金相组织级别均优于N32机油。
    3．对于大截面(12mm左右)60Si2Mn板簧采用Y15-II快速光亮淬火油热处理，能够提高材料的综合机械性能，更好的满足产品的性能要求。
