工件表面处理渗金属 - 久发机械：本机械网站提供机械相关软件、教程、文章下载及浏览

文章搜索：分类关键字

您的位置：首页 → 机械设计 → 材料处理 → 表面处理 → 工件表面处理渗金属

工件表面处理渗金属

日期：2007-5-31 9:21:26 人气：57 [大中小]

[1]

1）渗铝
当钢中含铝量高于8％时，其表面能形成致密的铝氧化膜，具有良好的抗氧化性和抗蚀性。但钢中含这样高的铝时就会变脆。采用渗铝的方法既可保持钢件心部的韧性，又可提高表面的抗氧化性和抗蚀性。
现在，渗铝主要用来提高钢铁，镍基和钴基高温合金的抗氧化性能，还能提高在含硫与含氧化性介质中的耐蚀性，在冶金，石油，化工，飞机，船舶，汽车等方面得到的广泛的应用。
热渗铝的方法主要有：
(1)固体粉末渗铝
将工件埋在粉末状的渗铝剂中，然后加热到900～1050℃保温数小时即可。
渗铝剂一般由三部分组成：①铝粉或铝铁合金粉（提供铝原子的原料)，②氧化铝粉(稀释填充剂，防止金属粘结的作用)，③氯化铵（活化剂）。
2)热浸渗铝（热镀铝和液体浸铝）
热浸渗铝就是把预处理过的工件浸入熔融的铝浴中，经保温一定时间取出，使其表面渗入一层铝。这种方法主要用于镀铝钢板、钢管、钢丝及某些钢铁制品的生产，以提高这些制品的耐蚀性及耐热性。
Al的熔点为660℃，所以热浸铝的温度一般在700℃左右。由于热镀铝时，液态Al和钢材表面反应激烈，合金层较厚，而铁铝合金层硬而脆，不利于镀铝产品的加工成型，在液态Al中加入一定量的Si，因为Si可降低镀铝温度，提高铝液的流动性，可显著的降低合金层厚度，生成的合金层是Fe-Al-Si三元化合物，呈平坦的条带状组织，硬度也有所下降，从而改善了镀层性能。

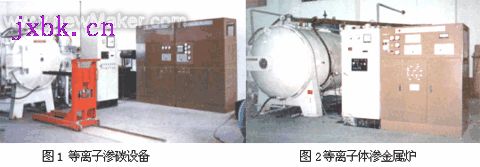

2)离子渗金属
原理：离子渗金属是在低真空炉体中，利用辉光放电即低温等离子体轰击的方法，使工件表面渗入金属元素。实现离子渗金属必须具备以下几个条件：
1、离子状态的欲渗合金元素；
2、连续可调的高压脉冲或直流电源；
3、一定的加热温度；
4、一定的真空度。
