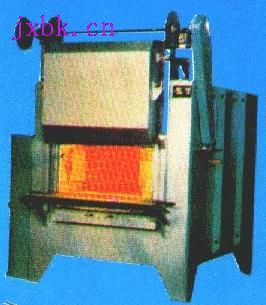

箱式电阻炉外观图

1．箱式电阻炉结构及其使用

　　箱式电阻炉如图1-16所示。按工作温度可分为：高温、中温及低温炉三种，其中以中温箱式电阻炉应用最广，其最高工作温度为950℃，可用于碳素钢、合金钢的退火、正火、淬火。

　　操作电阻炉时应注意炉衬严禁撞击，进料时不得随意乱抛，不要触碰电阻丝，以免引起短路。电阻炉本体及温度控制系统应经常保持清洁，勤检查，防止烧毁电热元件。炉内的氧化铁屑必须经常清除干净，以防粘在电热元件上发生短路。

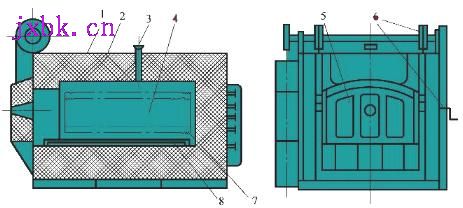

　　　　　　　　　　　　　　　　　　　　　　　　　　　　图1－16 中温箱式电阻炉

　　　　　　　　　　1－炉壳 2－炉衬 3－热电偶孔 4－炉膛 5－炉门 6－炉门升降机 7－电热元件 8－炉底板

2．测温仪表及使用

　　热处理时，为了准确地测量和控制零件的加热温度，常用热电偶高温计进行测温。下面介绍热电偶高温计结构原理及其使用。

　　热电偶高温计是由热电偶和调节式毫伏计组成的。

（1）热电偶 热电偶由两根化学成分不同的金属丝或合金丝组成，如图1-17所示，A端焊接起来插入炉中，称为工作端（热端）；另一端（C1、C2）分开，称为自由端（冷端），用导线与温度指示仪表连在一起。当工作端放在加热炉中被加热时，工作端与自由端存在温度差，冷端便产生电位差，使带有温度刻度的毫伏计的指针发生偏转。温度越高电位差就越大，指示温度值也相应增高。

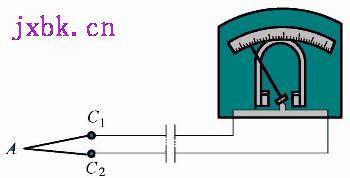

　　　　　　　　　　　　　　　　　　　　　　　　　图1-17 调节式毫伏计外形图

　　热电偶两导线应彼此绝缘，以防产生短路，并避免热电偶的损坏，所以两根金属丝用瓷管隔开并装在保护管中。

（2）调节式毫伏计 调节式毫伏计外形如图1-17所示。在调节式毫伏计的刻度表面上，一般都已把电位差换算成温度值进行刻度。一种规格的调节式毫伏计只能与相应分度号的热电偶配合使用。在其刻度表面的左上角均注明有配用的热电偶分度号，使用时要加以注意；调节式毫伏计上连接热电偶正负极的接线柱有“＋”“一”极性之分，接线时应注意极性不可接反。 　　调节式毫伏计既能测量温度，又能控制温度。使用时，旋动调节旋钮就可以把给定针调节在所需要的加热温度（一般叫给定温度）的刻度线上。当反映实际加热温度的指针移动到给定针所指示的刻度线上时，调节式毫伙计的控制装置能够切断加热炉的热源，使炉温下降。当指针所指示的温度低于给定温度时，它的控制装置又能够重新接通加热炉的热源，使实际加热温度上升。如此反复动作，炉温就被维持在给定温度附近。
