装配设计

• 装配设计从细节上帮助用户提高效率。组合的配合参考、零部件阵列、另存为零件、配合修复工具、替换零件、调色板装配体、物理仿真、提供物理动力学等的软件功能。
• 创建新的零部件时，可直接参照其他零部件并保持关系。设计具有成千上万个零件的大型装配体时可获得无可比拟的性能。可将零部件和特征拖放到适当的位置。
• 利用镜向零部件可以更快速地完成设计，因为您可以基于现有的对称设计创建新的零部件和装配体。
• 使用自动捕捉SmartMates 功能可以加快装配体的设计速度，使用独特的MateDiagnostics 功能可以轻松找出冲突的啮合关系，还可以轻松修复实体。 利用独特的物理模拟功能，可以模拟真实的动作和实体间的机械交互。
• 使用智能零件技术可以简化重复的任务，这种技术是一种使装配体任务（例如选择并将标准螺栓插入孔中，以及按正确的顺序添加垫圈和螺母）自动进行的创新。
• 轻松进行装配体爆炸视图的生存与编辑，动画爆炸和动画解除爆炸可真实模拟装配的装配和拆卸过程，以正确指导生产。高级配合更能准确地对运动机构的描述，包括齿轮配合，凸轮配合，和极限配合。
• 轻化子装配体：将子装配体以轻化模式打开，可以减少打开和处理大型装配体所需的时间。

工程图

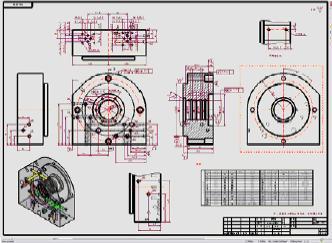

　　SolidWorks可以不必绘制任何直线或圆弧即可得到可用于生产的详细工程图。得到的工程图完全关联工程视图和物料清单在您每次修改零部件或装配体设计时会自动更新。

• SolidWorks提供了生成完整的、车间认可的详细工程图的工具。工程图是全相关的，当您修改图纸时，三维模型、各个视图、装配体都会自动更新。
• 从三维模型中自动产生工程图，包括视图、尺寸和标注。
• 增强了的详图操作和剖视图，包括生成剖中剖视图、部件的图层支持、熟悉的二维草图功能、以及详图中的属性管理员。
• 使用RapidDraft技术，可以将工程图与三维零件和装配体脱离，进行单独操作，以加快工程图的操作，但保持与三维零件和装配体的全相关。
• 用交替位置显示视图能够方便地显示零部件的不同的位置，以便了解运动的顺序。交替位置显示视图是专门为具有运动关系的装配体而设计的独特的工程图功能。
• 自动的中心标记、自动的中心线、孔的插图编号、工程图的视图模板、快速生成草图等功能为您提供方便。
• 自动生成零件序号：执行单个操作，便可为一个或多个工程视图中的每个零部件添加零件序号。您可以控制零件序号的方向和对齐方式。
• 孔表：孔表测量所选孔距指定原点的位置。选择一个包含孔表中所有孔的面。
• 材料明细表：生成材料明细表（BOM）,在这一个表格中列出零件或装配体的每个配置的数量。新的BOM表更精确地保留了您的自定义格式（表格分割、单元格内字换行等）。
• 轻化工程图：以轻化模式生成工程图，并保留各个建模特征数据以备标注使用，快速提高大装配工程图的生成。SolidWorks软件无需装入所有模型数据，便可生成所有类。
