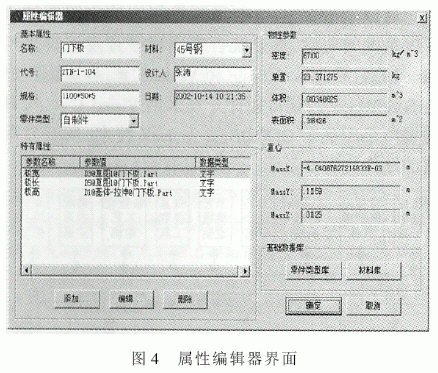

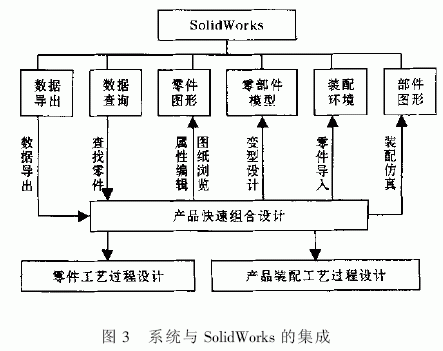

可通过属性编辑器来实现与三维CAD系统的集成。在属性编辑器中，不仅可对零部件的共有属性进行编辑，而且可保存零部件的特有属性。在特有属性中可以保存保存零部件尺寸名称和代号的关系。

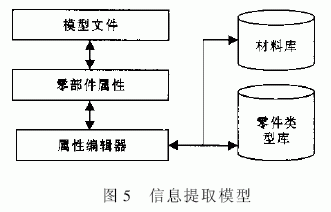

    由于尺寸名称是由SolidWorks软件自动命名的，从尺寸名称上一般无法理解其含义，通过建立尺寸名称和代号之间的对应关系，可以使设计人员根据代号就可得知尺寸名称代表哪个尺寸参数。由于尺寸名称和代号的关系是针对一个模型文件的，所以把尺寸名称和代号的关系保存到SolidWorks图形文件属性 ---自定义中。为了实现零部件的变型设计，只保存零部件的可变参数。在添加特有属性时，其尺寸参数从零部件所有尺寸参数中进行选择，图5为信息提取模型。

    2。2设计与工艺信息的集成

    在SolidWorks的对象模型中提供了外部应用程序对模型文件及其相关属性和变量进行访问和操作的外部接口，通过该接口可实现对模型的特征及其属性、变量进行定义和编辑的操作。这样可将模型的工艺信息以属性或变量的形式附加于设计模型上。

    例如：

    （1）通过模型文档类的AddPropertyExtension、GetPropertyExtension函数实现对零件特征、曲面属性的设置和访问，如硬度、粗糙度等；

    （2）通过选择集类的GetSelectedObjectType实现对特征类型的访问；

    （3）通过特征类的Name、GetFaceCount对特征的名称及构成的信息进行访问；

    （4）通过尺寸类的GetToleranceType、GetToleranceValues和SetToleranceType、GetToleranceValues函数可实现对尺寸公差类型及偏差的访问和设置，等等。

    基于此，可将零件的工艺路线、工序、工时和材料定额等工艺信息以属性的形式存储于模型文件中，从而从逻辑和存储两个角度均可实现设计和工艺信息的集成。这些属性的编辑通过专门开发的属性编辑器进行。

    2。3零部件的变型设计

    2。3。1零部件主模型的建立

    企业中存在大量相似的零部件，在新设计的零部件中，大部分零部件与已有的零部件结构相似。分析已有相似零部件参数，其目的是减少零部件的可变参数，从而减少工具、夹具类型，简化加工过程。建立零部件模型，通过零部件模型中参数的修改生成新零部件。这样做尽管单个零部件不是最优，但通过减少加工工具、工装装备等，降低了加工成本并简化了管理，从而实现整体的优化。

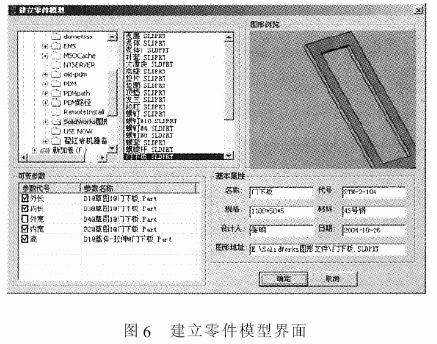

    通过分析已有的相似零部件，建立零部件模型，并建立零部件模型的图形，确定零部件模型的可变参数和不变参数，这些参数作为零部件模型的一类信息进行维护，建立零件模型界面如图6所示。在可变参数中，显示了所有的尺寸参数，尺寸参数选中表明此参数是可变参数。

2。3。2零件的变型设计

    对零部件进行变型设计时，首先检索零部件主模型，在满足条件的零部件主模型的基础上，通过修改零部件主模型的可变参数，自动生成与零部件主模型相似的零部件图形。生成零部件图形后，设计人员对零部件图形进行检查，如果与设计要求一致，则把零部件保存到设计资源库中，同时对零部件进行分类。若生成的零部件图形与设计要求不一致要重新设计。新生成的零部件与零部件模型共用同一图形文件，只是在图形文件中添加一个配置，其零部件属性保存到图形文件的配置属性中，这样可减少零部件图形文件的数量，从管理的角度便于保证数据的一致性。

    2。3。3装配体的变型设计

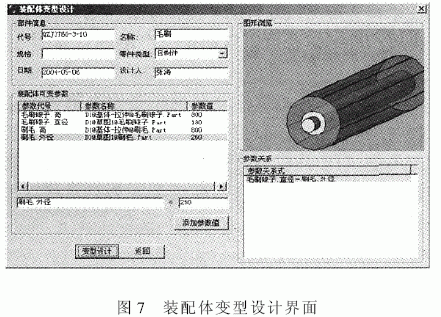

    SolidWorks中的配置是一组类似零部件在其共同抽象之上的特有形态。在每一个配置中只保存该种形态的特有部分（如驱动尺寸大小等），对于整个模型文件体积的影响几乎可以忽略；在新生成配置时，由于只对部分特征进行重新计算，速度要比重新绘制零件快很多。这样可将同一类型的多个零件作为配置存入一个文件中，既节省了磁盘空间又便于管理。配置提供了简便的方法来开发与管理一组有着不同尺寸、零部件、或其它参数的模型。要生成一个配置需先指定名称与属性，然后再根据需要来修改模型。在装配体模型文件中，配置通过压缩或隐藏零部件来生成简化的设计，使用不同的零部件配置、不同的装配体特征参数、不同的尺寸或配置特定的自定义属性来生成装配体系列。图7为装配体变型设计的实现界面。
