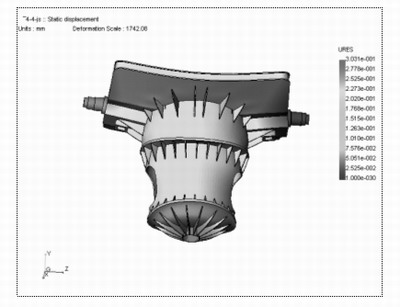

 图7 应变图 如若应力计算结果超出材料允许值或变形超出精度要求范围，利用其参数化设计的特性可以很快修改其结构尺寸并重新计算。 5.机构仿真及运动分析 机械产品的虚拟装配设计与运动仿真，是在计算机构成的虚拟环境中，进行机械产品的装配，并通过计算机动画技术对其进行运动模拟。 此过程是通过Cosmos/motion软件来完成的，具有优化性、经济性、安全性和可视性等特点，从而及早发现产品结构空间布局中的干涉和运动机构的碰撞等问题。 我们还可以根据摇摆试验台实际运动工况，对相关运动副加以约束，实现机构真实的运动仿真，进行动态干涉检查。同时输出速度、加速度、位移、力矩等的曲线图， 输出机构运动的影视文件。 6.二维图转化 初步结构设计完全满足要求后，SolidWorks可以利用已建立的装配体模型生成二维工程图。 四、结论 在新产品开发和设计过程中，尤其是对摇摆试验台这类计算工作量大、需要应力、应变分析的复杂产品设计，应用三维软件，进行产品的仿真设计和实际工况下的仿真分析，可以大大提高设计效率，同时避免了试制过程中大量的设计更改，保证了设计质量。这不仅显著缩短了新产品的开发周期，还大大降低了设计成本，减少了新产品开发的风险，大大提高企业的产品设计能力，增强市场竞争力。 |
