这里提供了一种将solidworks工程图文件 转为AUTOCAD dwg文件的解决方案，其目的是希望能够更快地转换文件，并且在转换之后能够尽量减少在autocad中的操作步骤，从而高效形成符合要求的工程图文件

1.必需的文件

本方案中要求的文件包括：autocad的仿宋字字形文件、solidworks to dwg的图层映射文件和solidworks <==> autocad的字体映射文件.

(必须的文件，请到ＦＴＰ下载)

2.文件的处理;

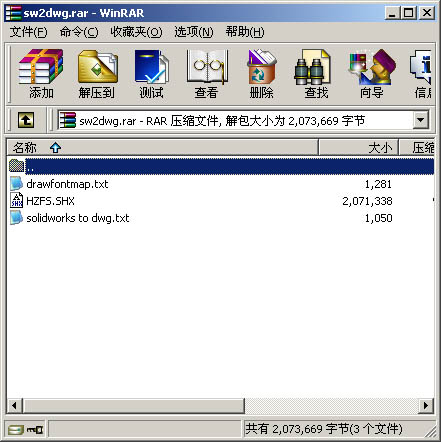

打开压缩文件,分别处理

a)复制 "drawfontmap.txt"文件到 "C:\Program Files\SolidWorks\data"

b)复制 "HZFS.shx" 文件到 "C:\Program Files\ACAD2000\FONTS "

c)复制 "solidworks to dwg.txt"到一个目录,这里复制到"d:\solidworks files"

3.打开solidworks工程图文件

4.检查必要条件:

工具---选项

检查一下工程图中的文字设置是否为"仿宋_GB2312"

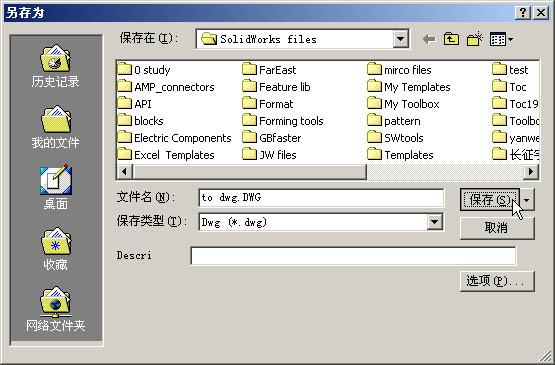

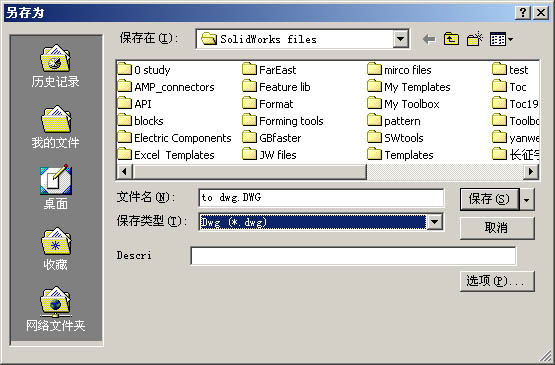

5.文件另存为：dwg文件

6.选项设置：

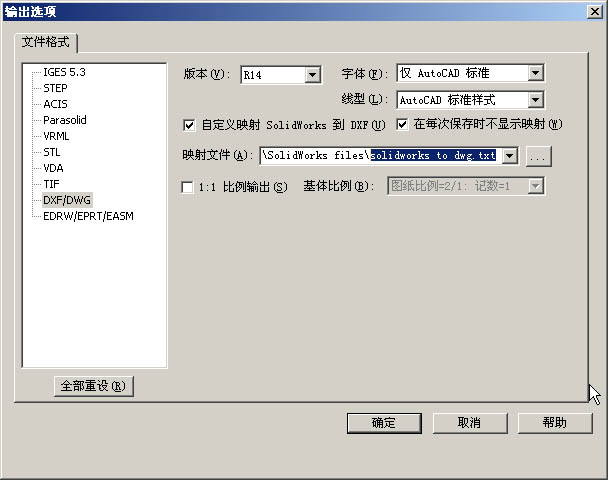

click"选项",按照下图进行设置，注意"映射文件"，其他的项目按照图设置即可。

“版本”可以设定为“R2000~R2002”，随意。

"确定"对话框,返回.

说明：以上的设置只需设置一次即可，不必每次都进行“选项”设置

7.保存DWG文件.

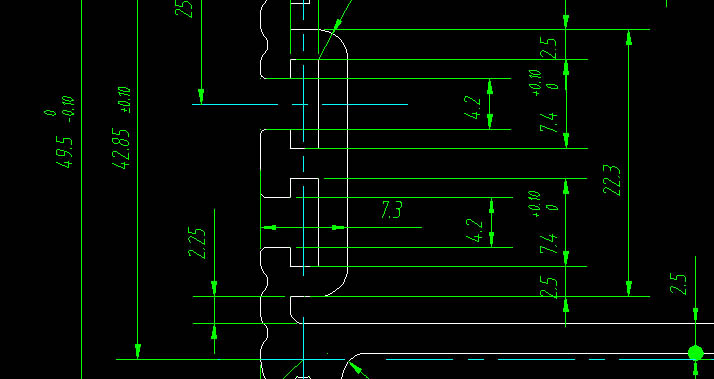

8.在autocad中打开dwg文件,

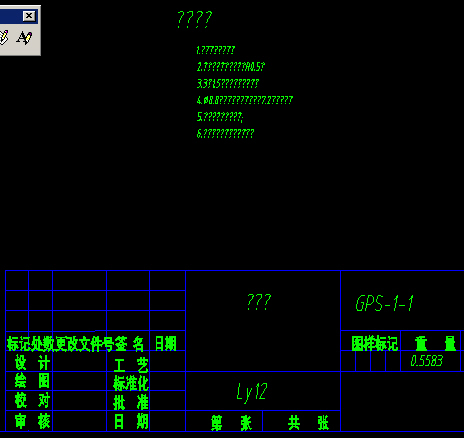

发现，凡是设置为“仿宋_GB2312”的字体已经无法正常显示，“????”；而在solidworks中的“黑体”和autocad中的"黑体"映射得不错.

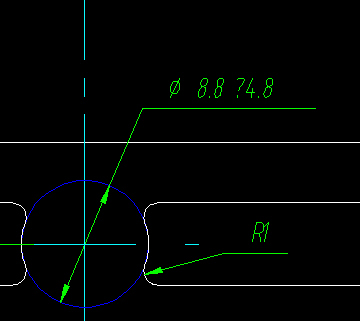

但是有一点好处，就是"直径符号"还是正确的。这说明一个问题，sw转换为dwg以后，“仿宋_GB2312”字体并没有很好地显示。

其他的尺寸标注,只要是不涉及汉字的,基本没有问题.

9.设置"文字样式"

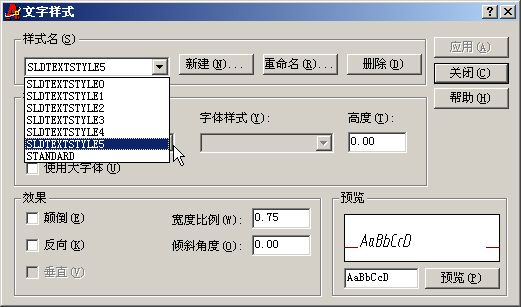

在autocad中，格式--文字样式。

察看一下转换以后，所建立的德文字样式。这里需要修改“转换后没有正常显示的字体样式”,主要是“仿宋_GB2312”字体。里面已经设置为“黑体”的可以不用管它。

（说明：可以察看一下字体映射文件的最后3行，

gbeitc SWTxt 黑体 黑体 gbeitc 仿宋_GB2312

“仿宋_GB2312”字体已经转换为 "gbeitc" ，由于没有办法自动设置成为使用“hzfs”字体，因此无法正确显示汉子。)

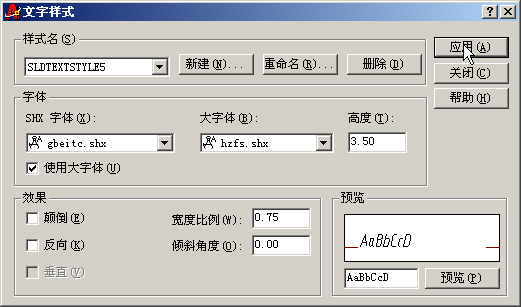

将所有的“字体”为“gbeitc.shx”的样式均按照下图设置.(还好，没有几个): )

还有，将“standard”样式也这样设置。

10 基本完成了

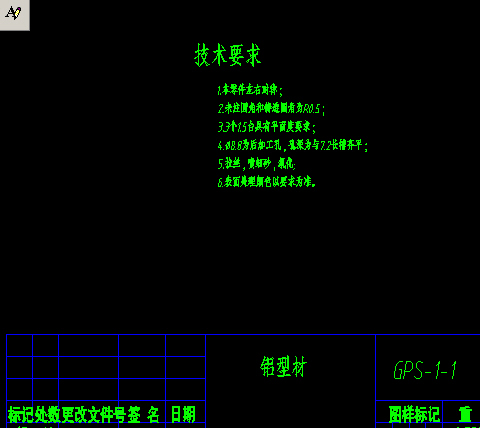

下面看一下，字体已经能够正确显示了。

11.需要说明的其他问题：

很显然，由于在两个系统之间进行转换，不可避免地要出现一些小问题。因此，转换以后，还要注意检查一下。

我曾经遇到的问题：

1.solidworks隐藏层中的内容，也输出。

2.有时候剖面线不能正常转换。

3.有些圆弧“反向了”（这是sw的一个bug,在2003 sp3.1以后修正）

如果你在使用过程中，发现了更好的方法，请告诉我。我的目的就是希望一次转换成功（不太会用autocad ）。

如需进一步研究，请参考两个映射文件和solidworks在线帮助，关键词"autocad","dwg","映射".
