系列零件设计表可用于从一个单独的零件建立出一个零件系列。由于SolidWorks软件是一个OLE/2应用软件，因此Excel的电子表格可用于建立设计表并输入到SolidWorks中。

8.3.1基础知识

本节首先介绍一下关于SolidWorks中使用系列零件设计表的基础知识。

系列零件设计表的布局

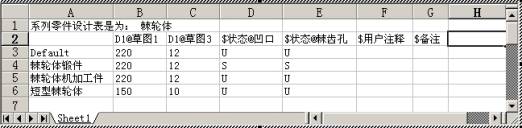

Excel电子表格用来设定配置名称（列A）和尺寸或特征名称（行2），每一个配置的尺寸值放在内部对应的单元格中。如图8-21所示。

图8-21 系列零件设计表

针对上面的系列零件设计表，下面介绍一下几个常用设计表参数

1状态

状态列用来设置特征的状态，压缩（S）或解除压缩（U）。如“$状态@凹口”设置特征“凹口”在下列配置中的状态。

双击一个特征可以将它添加到系列零件设计表中。

1尺寸

用于设定配置的尺寸值，需要使用尺寸的全名。

双击一个尺寸可以将它添加到系列零件设计表中。

1备注

备注列用来给各个配置增加文本字符串，使用格式为“$备注”。

1用户注释

用户注释列和备注类似，用来在行或列中产生文本字符串，使用格式为“$用户注释”。
