本练习的任务是按照下面的步骤建立图1-64所示的零件。

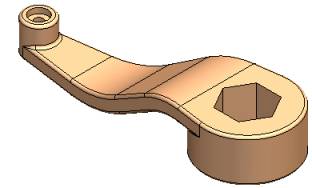

图1-64 练习1：“Mbody1”零件

本练习将加深读者对如下技术的应用：

1多实体

1组合多实体

1异型孔向导

单位：英寸

1.建立新零件

使用“Part_IN”模板建立一个新零件，并命名为“Mbody1.sldprt”

2.绘制第一幅草图

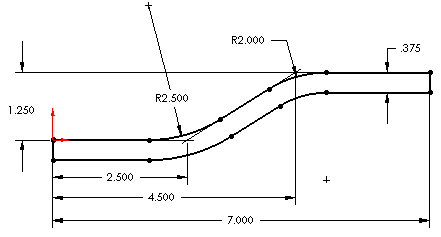

如图1-65所示，使用直线、圆角和等距实体等工具绘制草图。拉伸该草图为2.25”建立凸台特征。

图1-65 第一幅草图

3.绘制第二幅草图

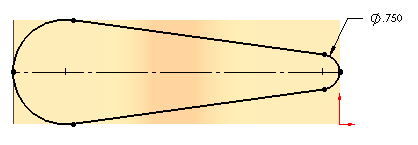

绘制图1-66所示的草图，同样拉伸2.25”，建立另一个实体。

建立两个凸台后的零件如图1-67所示。
