4.13 练习24 插入图片和组合实体

本练习向读者介绍了一种在草图中应用图像文件的技术：在草图中插入一个JPEG文件，利用样条曲线和其它草图实体“跟踪”图像进行绘制草图，建立如图4-157所示的模型。

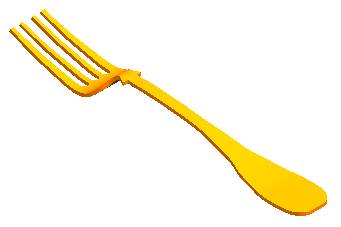

图4-157 练习24：叉子

本练习将使用如下技术：

1插入图片

1绘制样条曲线

1组合实体

1.新建零件

使用“Part_IN”模板建立零件，并命名为“Fork”。

2.插入图像文件

在“Front”平面上建立一幅草图。

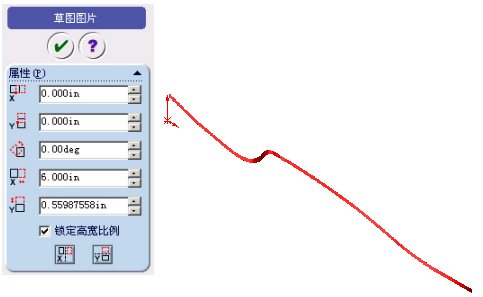

选择下拉菜单的【工具】|【草图绘制工具】|【插入图画】命令，然后选择“FORK SIDE.jpg”图形文件。在PropertyManager中设置图片的宽度为6”，如图4-158所示。

图4-158插入“FORK SIDE.jpg”图形文件

使用“Top”平面再建立一幅新草图，插入“FORK TOP.jpg”图形文件。如图4-159所示。

图4-159插入“FORK TOP.jpg”图形文件

3.第一幅草图

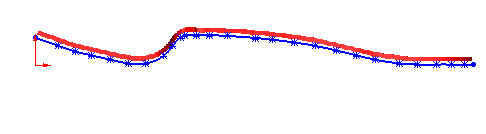

编辑第一幅草图，使用样条曲线跟踪图像的下边缘，如图4-160所示。

图4-160 绘制第一幅草图
