本练习的任务是利用现有的文件，通过展开圆锥面并结合曲面建模技术完成如图2-65所示的零件。必要时使用数值连结和方程式实现设计意图。

图2-65 练习8：圆锥面展开

本练习将使用如下技术：

1圆柱面或圆锥面展开

1草图文字拉伸

1等距曲面

1延伸曲面

1平面区域

1曲面加厚度切除

1.打开零件

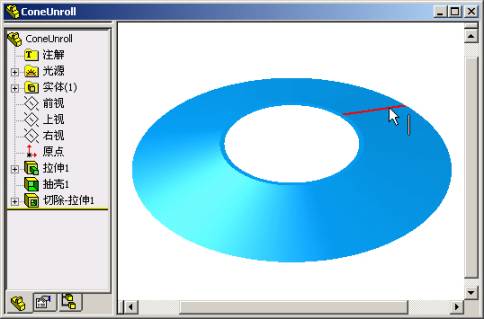

打开“ConeUnroll”零件，如图2-66所示，零件中包含拉伸、抽壳和切除特征。切除特征用于将圆锥面切除一个缝隙，这样才能展开圆锥面。

图2-66 “ConeUnroll”零件

2.插入折弯

选择下拉菜单的【插入】|【钣金】|【折弯】命令，如图2-66所示，选择圆锥面开口部分的边线作为“固定面”，展开圆锥面。

3.展开零件
