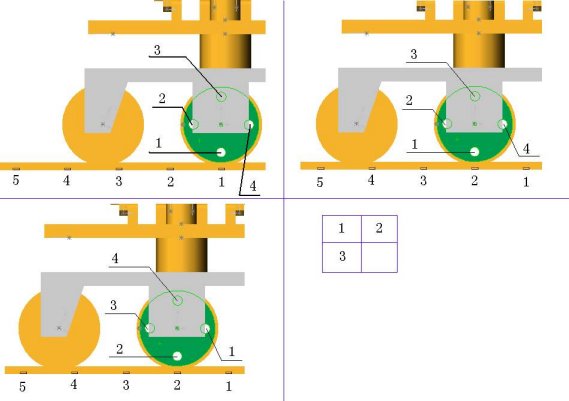

大家可以根据以上方法触类旁通，假如设计要求是等机械手滑动到轨道终点时再展开，这时ed就需要三个路径点：轨道起点，轨道终点，展开后的极限位置。这和上面做的动画就不太一样了，机械手不是边滑动边展开，而是等滑动到轨道终点才开始展开 下面介绍一下滚动零件的动画制作，animator没有专门设置滚动的功能，我是在实际使用中摸索出了一点用路径点实现滚动的经验，拿出来和大家共同切磋，以机械手底座典型零件---轮来说吧，首先我在轨道外侧做了一排枕木，枕木的间隔大约是轮的四分之一周长（这可以由计算精确控制），用来参考轮的滚动长度，轮滚动一周要经过五块枕木，每经过一块枕木时都有一个孔和它对齐，最后1号孔和5号枕木对齐，所以这个过程要四个路径点然后将轮拖动至轨道起始端，为了方便说明，我将这五块枕木编号为12345。相应地将轮面上的孔也编号为1234，现在将一号孔与一号枕木对齐，添加第一个路径点（这里就不再详述如何添加路径点了），然后再定位1号孔于2号枕木上方，为了避免在拖动时转动轮子，可以通过拖动底座来定位1号孔，现在为了表现出轮子的滚动，要将2号孔转至对齐2号枕木的位置上，先将底座设为固定，然后转动轮将2号孔对齐2号枕木，添加第二个路径点，解除底座的固定状态。以此类推，对3,4号孔添加路径点，完成轮子转动一周的动画，现在1号孔和5号枕木对齐了，此时不用在添加路径点了，因为轮子又回到了初始状态，我们可以使用宏操作继续设置轮子的第二周滚动动画，关于宏的操作这里就不细讲了。有几点问题要说明：1，由于animator的功能局限性，上述制作过程的定位不是非常精确的，基本上还处于目测的水平，如果要制作零件精确的滚动动画这个方法可能就不适用了。2，在设置这个动画前，已经用配合将轮与轨道约束为“相切”。3，枕木是作为参照物而临时添加的，设置完动画可以删除。以上的滚动动画制作只是我个人的经验，也许您还有更好的方法，欢迎与我交流。
最后说说如何将做好的动画渲染成影像文件，使任何观看者不用安装solidworks而用普通的播放软件就能收看作好的动画。点击animator工具栏中的录制动画按钮，进入录制动画对话框。先为你的动画命名，保存类型为microsoft AVI文件。在图像渲染器栏中选择photoworks缓冲区，这样animator在渲染动画时就会使用photoworks为装配体设置的材质，灯光，背景，增加动画的效果。屏幕大小可任意选择，但是越高的分辨率渲染越慢，一般800X600即可。每秒的动画片数默认为7.5，这个速度产生的效果比较差，电视的帧数在25-30帧左右，这是最好的效果，太高也没有意义，以我个人的经验15帧应 是个底线。点击保存，会弹出视频压缩对话框，可以使用计算机中安装的压缩程序对动画进行压缩。在压缩程序下拉框中可以看见本机的已有的压缩程序,这里选用microsoft video 1进行压缩，每（K）帧数改为与动画帧数相同，其他选项采用默认值就行。一般不要采用全帧（非压缩），这样会占用大量的硬盘空间，我曾试过这种方式，结果一段15秒的动画占用了800M空间。另外如果您的计算机中安装了divx mpeg4解码器，可以采用这种方式压缩，与microsoft video 1相比，同等画质的动画占用的空间更小。好了，经过一番努力和漫长的等待，动画渲染完成，快打开看看吧。
最后需要说明：在录制动画以前，先按一下“第一张动画片”按钮，这样保证先渲染动画的第一帧，而不是先渲染当前帧再开始从头渲染。 以上是使用animator制作动画的基本方法，还有几点在这里一并说明： - animator不是3dsmax，它的动画功能虽然简单但不是特别强大，在为一个零件设置动画时，必须一次性把所有路径点设置完，否则当你第二次对该零件设置路径点时，animator会覆盖你第一次设置的一系列路径点。
- 不要对两个相互联系的零件分别设置动画，这样会发生奇怪的错误，有时装配体会散架。
- 在渲染动画前，如果你设置了延迟时间，请务必按一下“第一张动画片”按钮，否则渲染出的动画的开始就是当前位置的静止画面，等延迟时间过后才开始真正动画。
|
