SolidWorks在模具设计中的应用
日期:2007-1-6 15:45:41 人气:237     [ ]
上一页 [1] [2] [3] 下一页

    在建立了分离线之后,设计人员可以使用加工分离命令而将模具分割成为两个立体部分。下一步是围绕着设计人员在加工分离过程中所定义的表面建造模具的砂芯和空腔。随后,设计人员就可以使用这些立体部分建造出与最初的多体部件设计方案相关的部件总成。SolidWorks 软件提供了侧芯功能,可以自动设计出将成品部件从模具中起出时所需的全部侧芯和挺杆几何外形。

    一个常见模具底座部件当中的20%~90%由采购部件组成。通过3D ContentCentralSM ,企业可以从提供了完整模具底座和部件信息库的知名合作伙伴企业获得3D CAD 模型,从而节省时间并提高了精确性。这些部件包括定位销、定位轴衬和浇口轴衬等。企业可以浏览产品分类以查看竞争产品,设定由供应商提供的部件以满足自己的要求,并将其所供应的产品型号直接拖放至设计人员的设计方案之中。

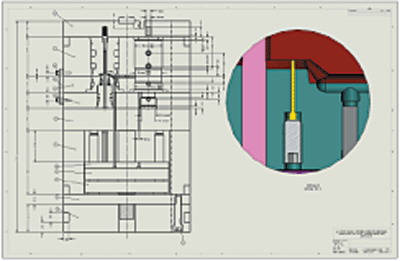

SolidWorks 能从3D模型为基础而完成生产水平的2D文件

    SolidWorks 设计库中提供了一个平台,用于开发企业内部标准,包括零件部分、部件和总成模型,设计人员可以将它们拖放至新模具的设计方案之中。SolidWorks 工具箱也是 Solid Works Office 黄金版软件的一部分,其中提供了使用各种型号的ANSI, ISO,DIN, 和JIS 标准部件的能力,包括阀、轴承、护圈和齿轮等。设计人员可以从SolidWorks 工具箱中拖放各种型号的螺栓、螺母和垫圈,并将它们插入总成中的对应位置。智能型零件技术将根据它们与总成接触的方式而自动设定它们的尺寸和定位。

    通过SolidWorks 软件,以3D 模型为基础而完成生产水平的2D作图简便易行。只需在Solid Works 中画出一条线,设计人员就可以将总成分开并自动生成所需图纸。

    设计人员可以在任何时刻添加或改变维度,而系统将立刻进行更新以接受做出的设计修改。设计人员可以首先在3D 中排列组和各个部件,从而迅速画出分解图以描述该模具将如何运行,随后,再选择用以设定2D 细节图视角的相应部分。此外,设计人员可以通过在材料单上引出球状注解框而对这些细节图进行解释。

    模具制造商往往需要保证自己的产品可以承受住高强度的工作周期。设计人员可以使用SolidWorks Office 黄金版中包括的 COSMOSWorks?Designer 软件确定工作运行中部件所承受的拉力和压力,变形破坏和错位情况,从而避免在实际工作中出现问题。通过这种工具,设计人员可以迅速发现最初的设计方案中所具有的弱点。生成新软件原形快速且廉价,这使企业可以解决质量问题;否则,这些问题将可能会到检测阶段才能发现,甚至在到达用户的工厂之后才能够被发现。经过对部件将要确实承受的工作周期进行测评,设计人员可以通过使用更小更轻的底座减小模具的成本和重量。

设计修改变更

    SolidWorks Office 黄金版软件使设计人员可以将互相关联的零件连接在一起;因此,如果其中一个零件发生变化,与其关联的所有零件都将发生相应变化。当客户对一个设计方案进行了修改并向设计人员发送出一个新的CAD 文件的时候,设计人员可以将这个CAD 文件导入原来的零件设计方案中并利用这个新文件自动更新模具设计方案。

    利用SolidWorks 软件,设计人员还可以确保程序中的任何变化都将在全部产品文档中自动更新,从而避免发生代价高昂的错误;这些产品文档包括部件、总成和图纸。因此,设计人员可以利用底座的2D 图纸控制其全部零件或部分零件的尺寸。当改变布局的时候,定位销、定位轴衬和其他零件将自动变化至合适的尺寸。

    SolidWorks 软件为鉴别统一零件的两个版本之间的不同之处提供了功能强大的工具。当某个客户在模具开发作业的过程之中发送出某一零件的新版本的时候,这一功能极为实用。设计人员可以将不同版本的图纸同步,用以比较几何外形、层面和零件特征,并将特征参数和属性从一个版本应用于另一个版本。这些工具将帮助设计人员理解一个设计修订将会对现有的工具设计方案产生哪些影响。

    通过SolidWorks Animator,设计人员可以完成动画信息,使客户看到虚拟的模具将如何工作运转,这样他们就可以全面理解设计方案。SolidWorks Animator 使设计人员可以展示模具的活动部分如何运转,还可以将总成分解和折叠以显示出各个零件如何配合。

    动画过程能够以环绕整个模具的形式展现,或者还可以将模具平面旋转360°,从而实现从任意角度对该模具进行观察。

检测与生产制造

    SolidWorks 公司与业界知名的电脑辅助制造(CAM)软件企业通力合作,为研磨、车削和电子出货加工作业提供了一系列的强大CNC 编程解决方案。由于具有认证的CAM 解决方案可以使用SolidWorks 专用几何外形并与SolidWorks 实现了全面关联,设计变更将在CNC 程序中完全反应出来。 具有认证的CAM 产品还与SolidWorks 设计模型实现了单窗口集成,使CNC 程序通道可以在用户所熟悉的SolidWorks 环境中生成。其他种类的SolidWorks 认证金牌产品还提供了更多的集成化分析解决方案,用于模具设计验证、模具自动开发和部件的设计和修改工作。

    对于使用SolidWorks 软件的设计和制造服务提供商,SolidWorks 制造网络可以简化针对这些企业的搜索过程。通过使用SolidWorks 专用文件开展工作,企业无需为设计文件的转化或再生而担忧。企业可以通过对21个不同领域进行浏览或关键词搜索的方法而轻易在网络中找到合适的供应商;这些领域包括研磨、电子出货加工和逆向工程分析。

    SolidWorks Office 黄金版软件可以帮助模具设计企业提高利润水平。通过减少提案编写和模具设计工作所需的时间和在提案编写及设计方案开发期间对其进行审核,设计人员将有能力消除质量问题;否则,这些问题可能直到原形模具开发阶段才能够被发现
