SolidWorks 填充特征是一种易于使用的曲面建模特征，它允许您选择及填入任何数目的边，还可以利用与周围面相切的平滑曲面修补此区域。此外，填充特征还使您能够放置内部曲线或点，从而改变填充的内部形状。因此，您无需过多构建曲面并对其进行剪裁，这种做法对于不具有此能力的设计人员而言是可接受的行业惯例。您只需构建代表原始设计意图的原边线即可。

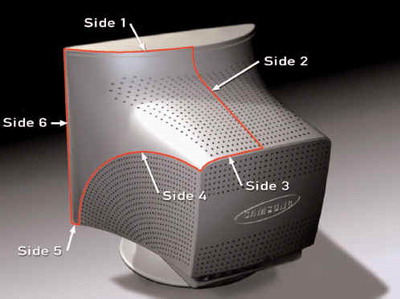

图4

    此n 边区域可在多条不连续的曲线边线间实现平滑修补。

5 带有引导控制的放样曲面

    放样特征是SolidWorks 软件中最常用的高级建模特征。利用放样特征，您可以使用两条或多条轮廓曲线创建曲面，并且可以在从第一条轮廓曲线到最后一条轮廓曲线之间选择使用一条或多条引导线。您还可以从多线段轮廓到点之间进行放样，或在具有不同线段数（即圆到正方形）的轮廓间进行放样。SolidWorks 放样特征使您能够创建并使用单个3D 草图特征，包括所有轮廓及引导线。在定义或重新定义放样时，您可以改变任何曲线的形状或尺寸；放样形状的预览会随着改变而动态更新。因此您根据放样特征就可以评估、试验和改变设计。此外，放样还提供了相切和曲率连续，因此您可以选择在整个轮廓上或在多线段轮廓的每个顶点上拖动相切长度。还可使用连接线来进一步优化放样的形状。通过修改曲线和拖动相切控标，能够动态改变曲面的形状。除了立即获得反馈和控制外，您还可以对形状进行微调，以符合您的准确规格。

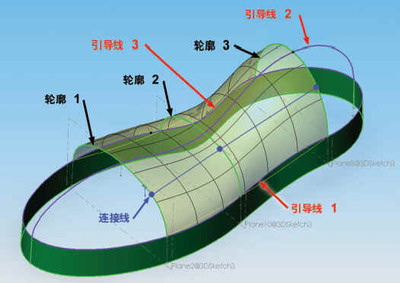

图5

    此放样是使用三个轮廓及三条引导线创建的。还可采用连接线来进一步定义曲面的形状。

6 弯曲和变形

    在设计过程的某些阶段，您可能希望直接对形状略加修改，而不返回到重新定义原始曲线的步骤。弯曲和变形特征非常适用于这种类型的任务，因为它们能够帮助您全局或在模型的局部修改设计意图。如果需要直观显示设计在形状略微弯曲时的效果，您可以选择模型的一个区域，然后仅对该区域应用弯曲。弯曲特征是一个强大的多功能工具，您可以利用此工具添加设计意图，无需使用草图或其他特征。

    要改变不能折弯、扭转、伸展或锥削的对象，您可以使用变形特征。此特性实际上能够将预定义的形状或曲线“推”入您的现有设计中，以改变其曲面。由于弯曲和变形特征无需大量预定义的草图特征，因此您可以轻松应用它们。在设计过程中，当添加或修改设计意图时，这两种特征也可以发挥非常好的作用。

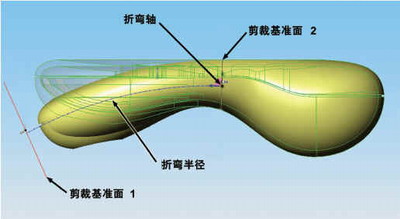

图6

    此图中，弯曲特征用于折弯形状，从而改变设计意图。

7 多实体

    长久以来，产品设计趋势已从简单的棱柱形转变为自由天然的形状，但多数成功的产品设计介于这二者之间。通过使用实体建模技术，您可以轻松创建棱柱形，但通过这种方式不能构造更复杂的形状。因此，您需要结合两种截然不同的技术，这称为“混合建模”。这使您可以同时处理多个实体或曲面实体，决定在零件的历史记录中的何时何地放置特征，以及何时使该特征变为实体。

    当您需要在一个零件文件中处理多个实体形状时，SolidWorks 软件会将每一个实体视为零件本身。您可以隔离独特的特征，并将它们应用到该实体，或一次将它们应用到多个实体，并且可自由选择设计的各个零件将如何相互作用。例如，您可以在一个零件文件中详细描述整个设计，并最终描述作为多个实体组成此设计的单个塑料零件（即上壳、下壳、电池盖等）。

    由于它们位于一个零件文件中，因此可以获得对所有实体的所有参考。由于其他大多数系统使用基于装配体的方法，因此不能智能地处理多个实体。使用SolidWorks 软件，您可以从主模型方法中大获裨益，这种方法可以建立整体形状，并允许其驱动各种零件。主形状中的任一更改均会反映到各个零件。

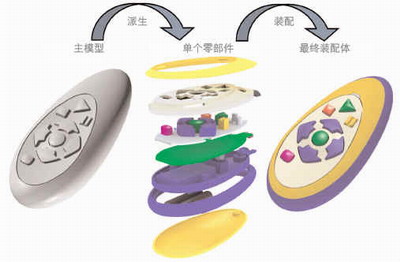

图7

    先将多个实体派生为单独的零件，然后将它们重新装配成主装配体。更改主模型时，所有更改均会传递到最终主装配体中。

8 PhotoWorks

    创建可在稍后用于创建制造此设计的铸模工具的几何体极为重要。不过，在构造设计以便生产制造之前，应有更重要的可交付成果。在SolidWorks 环境中创建设计后，作为产品设计人员，您的第一个可交付成果应是可以呈现给管理团队以供评估和指导之用的设计图像。过去，产品设计人员必须创建设计的物理原型机，然后着色并描绘细节，再对最终模型进行拍照。PhotoWorks™ 软件为您提供了产生逼真渲染效果及动画的必要工具，这通常比制作物理模型所需的成本更低，尤其在早期设计阶段更是如此。

    此外，PhotoWorks 软件还提供了大量预定义的材料供您选择，包括最新添加的缎面金属，这是一种在任何系统中均难以实现的材料。凭借间接与整体照明度、焦散线、细柔阴影等高级特征，以及将多种材料结合使用，PhotoWorks 可帮助您突出设计的质量和适用性。利用适当的材料、颜色及环境渲染设计会极大提高您的设计的价值。此外，您还可在模型上实时拖放徽标及术语贴图，以实现快速定位。如果您需要在最终期限内快速生成渲染效果，PhotoWorks Studio 能够自动设定布景和光源。您只需挑选一个预定义的布景，然后调节质量设置即可，首先从较低质量开始微调您的特定需求，然后调节到更高的品质，以获得最终渲染效果。
