1. Solid2000 简介

    Solid2000 具有基于特征的参数化实体造型、NURBS 复杂曲面造型、实体与曲面融合、基于约束的装配造型以及IGES、STEP、VDA-FS、DWG 数据交换及世界独有的特征识别器（Feature works）等一系列先进的三维设计功能及工具，将2D 绘图与3D 造型技术融为一体，为PC 机上实现CAD/CAM 的集成提供了
条件。

    2. 基于参数化特征造型的建模特点

    Solid2000 主要包括以下几个重要性能特征：

    1)基于特征的参数化实体造型

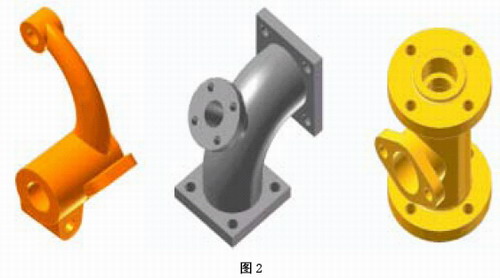

    利用Solid2000 的拉伸、旋转、倒角、抽壳和倒圆等基于特征的三维实体造型工具，能够方便、快捷地创建任何复杂形状的实体。通过草图的几何约束及尺寸约束功能，能构造尺寸十分精确模型。（如图2 所示）

    2)装配体设计

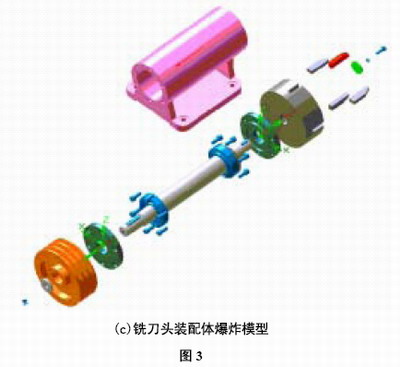

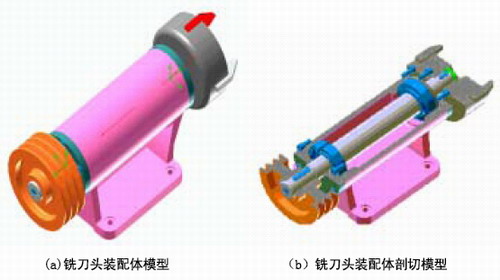

    Solid2000 的装配设计工具能够采用“自顶而下”或是“自底而上”的方法创建和管理包含成百上千个零部件的装配和子装配，能自动地创建爆炸的装配视图（如图3 所示）。

    3) 三维模型和二维视图的相关性

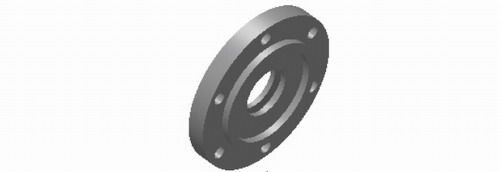

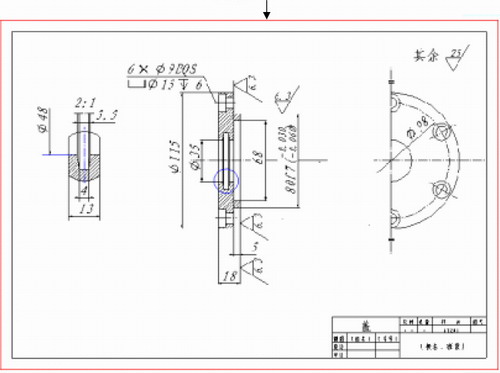

    Solid2000 的三维模型可以自动生成精确的二维工程图纸，包括基本视图、斜视图、剖视图及轴测图等，并可以在二维视图中显示尺寸和技术要求注释（如图4 所示）。Solid2000 的二维视图和三维模型之间的双向关联功能使模型形状和尺寸的编辑更加容易，在设计过程中更改三维模型或任一二维视图的尺寸，会导致三维实体和所有的二维视图自动更新。

    4）动画模拟仿真功能

    动画是计算机辅助教学的一种强有力的工具，利用3DMAX 软件能够方便将由Solid2000 制作的零件和装配体,制成引人入胜的AVI 动画文件，直观地展示装配体的工作方式以及装配体中零部件的装配关系，使学生仔细观察到装配体中零件之间的装配关系。Solid2000 具备高品质的渲染功能，并自带的材质库，提供定义好的金属、木材、石材、塑料和其他类型的材料纹理，可以为整个零件、单个特征、单个表面添加材质，为制作出高质量的动画仿真效果提供了保证。

    3. 机械制图虚拟模型库网络化的实施

    利用MicrosoftFrontPage2000 可以创建以网络形式显示的机械制图虚拟模型库。在制作过程中，教师需要精心筹划网站结构、设计简洁明快的网页，同时还高分辨率的图像用JPGE 格式，低分辨率的图像用GIF 格式。

    机械制图虚拟模型库与现代网络技术的结合，充分体现了网络时代的优越性，学生可以通过网上浏览，进行自主性地学习和复习，在提高自学能力的同时开阔了解题思路，同时培养和发展了他们的观察力和想象力，使得他们能够更快、更好地掌握这门实践性很强的课程。

四、机械制图虚拟模型库的应用及体会

    实践证明，机械制图虚拟模型库地设计是成功的，借助计算机虚拟模型的帮助，在授课中的一些重点问题如：截交体、相贯体、组合体、剖视图等内容清晰、生动、形象地展示在学生面前，难点变得容易理解，学生的感性认识增强了，所获得的信息量也增大了。另一方面，机械制图虚拟模型库减轻了教师的辅导工作量，学生可以根据自己的需要，在网上重复多次地进行有关内容地学习。

    虽然现有机械制图虚拟模型库还不够完善，仍存在一些问题需要解决，如素材不够理想、模型数量有限等，但是机械制图虚拟模型库地应用前景是非常广阔的，它的建立将有利地推动教学方法地改革。
    我们期待着将来能与更多学校的机械制图虚拟模型库共享资源、校际间互通信息，集中多方面丰富多彩的虚拟模型库，为现代化教学提供更多的方便。

参考文献:

1、 樊柄辉．李江云。《三维参数化特征造型机械CAD》．清华大学出版社，1999.
2、 李启炎.《三维CAD 设计及制图教程》，同济大学出版社,2000.
3、 郭南初．《对基于WEB 的机械制图教学软件的研究》．海南出版社，1999.
