SolidWorks扫描之挪移心法（一）
日期：2007-1-6 15:43:42 人气：109     [大 中 小]
上一页 [1] [2] 下一页

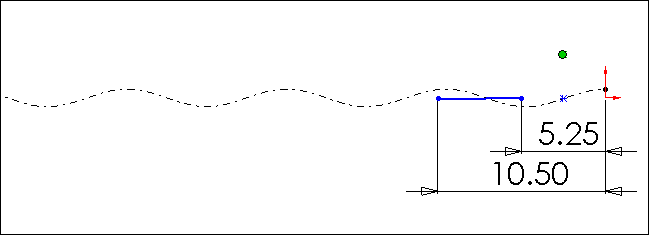

在草图中被鼠标拖动的是将来的穿透点，当该点左右移动时轮廓线跟着上下摆动，事实上该轮廓同时在圆形扫描线的驱动下作绕Z轴的转动，扫描出一个波形的圆面。在草图中正弦曲线上由一个点，该点与将来的穿透点竖直，与轮廓线的左端点水平，轮廓线与原点重合。由于引导线是一个蜗旋线，在蜗旋线上移动的点其扫过的角度与其半径的增量成正比，而此半径在轮廓草图平面上对应的就是穿透点到Y轴的距离，由此就保证了穿透点在草图平面上的移动与草图平面扫过的角度成正比。
注意：
        蜗旋线是角度转换成位移量的方便的转移器
上一页 [1] [2] 下一页
我有问题，我要进入论坛
出处：本站原创 作者：佚名
