检查曲率工具可以动态查看样条曲线的斜率和曲率。使用检查曲率工具时，样条曲线的曲率形状（由通过曲线拐点的梳形图表示）随曲线形状的变化而发生变化，从而可以非常清楚地知道样条曲线的曲率和斜率。如图5 所示。

图5 检查曲率

n          标注尺寸

在样条曲线型值点之间或型值点与其它实体点之间添加尺寸标注，控制型值点之间的水平尺寸、竖直尺寸或点距。如图6 所示。

图 6 标注尺寸

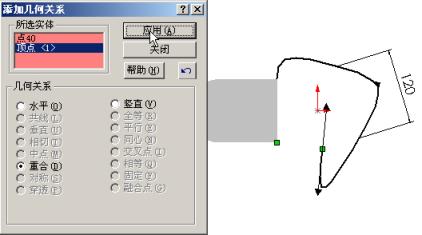

n          添加几何关系

通过添加几何关系，可以使样条曲线型值点与其它实体之间保持重合、水平、相切等关系，从而实现对曲线形状的控制。

图 7 添加几何关系
