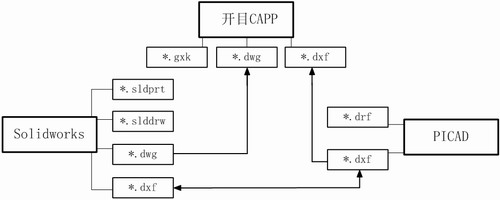

图1 三种软件间数据转换的推荐格式

    PICAD默认的文件格式是*.drf，同时也支持*.dxf、*.iges格式文件的输出读入和*.dwg格式文件的读入；开目CAPP存储文件为*.gxk和*.kmi（信息文件），开目CAPP可打开的文件格式有*.gxk、*.kmi、*.kmg、*.dwg和*.dxf等；Solidworks除支持*.sldprt、*.slddrw等自身的文件格式外，还有*.dwg、*.dxf等数据接口。本文根据具体需要，确定了适用的数据转换格式。即把Solidworks生成的平面图以dwg格式存储后，用开目CAPP以dwg格式打开；把Solidworks生成的平面图以dxf格式存储后，用PICAD以dxf格式打开；PICAD生成的文件以dxf格式存储后，开目CAPP和Solidworks都可以dxf格式打开。通过这类转换，一定程度上解决了软件间的互通问题，提高了工艺文件的编制、设计效率。软件间互相转换会丢失一部分数据，同时也会出现一些新问题，下面列出了我们要注意一些问题。

三种软件间的数据转换时应注意的细节问题有：

    1.PICAD读入DWG格式的文件时，不支持AutoCAD R12版本以后的文件；
    2.PICAD用DXF格式输出文件时，要你选择线宽，可随意输入一个数（因为转换后的文件用开目CAPP打开时所有线型默认为粗实线，用Solidworks打开时所有线型默认为细实线），还要你选择文本的输出方式（有内码方式和线段方式），一般选线段方式；
    3.Solidworks转换成DWG格式后用开目CAPP打开时所有线型默认为粗实线，颜色为白色，用PICAD打开时所有线型默认为细实线；
    4.转换前一般不要进行尺寸标注，因为有关尺寸的数据在转换过程中丢失最多，特别是形位公差尺寸；
    5.Solidworks生成的文件转换后用开目CAPP打开时剖视图符号会变，并且变更后的剖视图符号不符合企标；
    6.要用开目CAPP打开转换文件时，图形转换前最好不要打剖面线，因为所有转换后的图形把剖面线默认为一条条的粗直线，而不再是剖面线块，修改起来不方便。

    另外还有不少细节没有一一列举，大家应用时慢慢体会。文件转换后尽管出现了这么多不尽如人意的问题，相信只要我们对文件转换应用得当，通过这类转换肯定会有助于提高工作效率的。

四、三种软件在机加工艺上的应用前景及相关软件

    在硬件技术还不很高、CAPP产品相对不足等多种因素的限制下，我们通过大量基础工作（工艺图框、工艺标准的制定等），充分发挥了PICAD的优点，把PICAD这种二维CAD软件成功地应用在了工艺文件的编制和设计上，为我们工艺文件的编制、设计做出了贡献。但随着计算机软硬件等各种相关技术的发展，我认为PICAD作为一种二维CAD软件已经完成了其工艺文件编制、产品设计的历史使命。在CAPP、VM及数据管理等应用的要求下，PICAD已明显不能满足工艺文件编制和产品设计的需要。开目CAPP作为一种CAPP软件与PICAD相比有一定的优点，但其工艺略图的绘制和数据库的管理还存在不足，再加上引进时间短，普及率不高等因素，开目CAPP还没有充分发挥作用。在没有新的CAPP软件引进之前，年轻的工艺设计师应发挥对新事物较敏感的优点，在工作中优先选用开目CAPP，并通过摸索运用Solidworks和PICAD辅助绘图，克服开目CAPP二维绘图功能不强的弱点，并在工作中根据需要不断完善开目CAPP格式的工艺图框和标准。Solidworks是一种非常不错的CAD软件，现在机加工艺所有些老师傅也掌握了Solidworks的用法。我们在工装的设计上应优先选用Solidworks，它能提高工艺的设计质量和效率，另外在进行复杂零（部）件的工艺设计时，可以根据工序内容用Solidworks进行效果模拟，以提高工艺设计质量，同时也可为编制工艺文件提供工艺略图。

    除开目CAPP外，现在国内的CAPP软件还有不少，例如，艾克斯特的工艺数据管理系统XTCAPP，山东山大华特（现更名为华天）软件有限公司自主开发的工艺设计与管理系统WIT-CAPP，天河公司为国内大、中型企业量身定制的工艺设计、管理系统（Oracle网络版）TH-CAPP2003等等。这些CAPP软件与开目CAPP像类似，有自己的特长也有不足。
