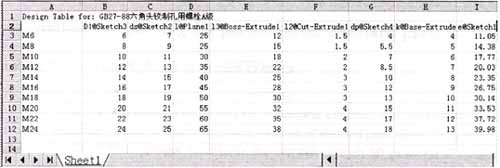

打开 Microsoft Excel 并生成一个工作表。在工作表的第一列(行标题单元格 A3、A4等)中，输入您想要生成的配置名称。本例以螺栓的公称直径为配置名，保留单元格A2为空白。在工作表的第一行(列标题单元格B2、C2等)中，输入我们要控制的螺栓各基本尺寸变量名，再将图4中输出的尺寸数据通过Excel的数据导入功能输入到该工作表，以上过程参见图4及图5，将该工作表（即系列零件设计表）保存后插入到已建模完毕的螺栓模型文件中，即可得到从M6-M24的一系列螺栓3维零件模型。运用以上方法分别建立各类标准件模型文件后按目录分类储存在硬盘上，即可得到标准件库。在装配模型中通过Solidworks中的特征模板浏览器（如图6）即可查询、调用各种标准件，而更改同一类零件的不同配置就可以生成具有不同尺寸的符合国标的三维参数化标准件实体模型。

4  结  论

    利用Solidworks提供的基于特征的参数化实体造型功能，利用CAXA的数据解决了标准件数据资料由人工输入、处理工作量巨大的问题，构造了在微机平台上的三维标准件库，从而使在微机平台上进行三维设计时，能直接调用标准件库中的标准件，避免了重复性劳动，为在微机上实现机械产品三维设计提供了方便。用这种方法建立的标准件库，其生成的三维模型和二维图形之间是相互关联的，实现了设计上的一致性。并且该建库方法不需运用编程二次开发的方法，建库周期短，易于掌握。
