AutoCAD是应用比较广泛的绘图软件,对广大用户而言,最终的打印出图是必经之路。本文向读者介绍如何在AutoCAD2004中进行图纸打印,并和大家探讨如何进行打印设置并正确出图。
说明:本文只针对常用的打印选项(不含绘图仪),并尽量补充介绍一些术语,希望能帮助大家快捷正确的进行设置和打印。
背景知识:模型空间与图纸空间
通常我们的绘图是在AutoCAD模型空间里进行的,打印时在图纸空间进行。两者区别何在呢?
“模型空间”是绘制图纸的,在图纸空间中进行的是安排图纸的打印输出。可以说,“图纸空间”是为图纸打印输出"量身定做"的,因为很多打印功能在“模型空间”里面基本难以实现。
说到图纸空间,就要引出布局和视口两个概念,因为布局是依赖于图纸空间的。打个粗浅的比喻,如果图纸是产品,那么模型空间就是生产车间,图纸空间就是仓库,产品将从这里输出。而布局就是仓库里的货架,将产品分类设置,视口则是货架格子,将产品安排整齐。
在AutoCAD2004中,可以用布局处理单份或多份图纸。创建一个或者多个不同打印布局后,每个打印布局中能够定义不同视口,各个视口可用不同的打印比例,并能控制其可见性及是否打印。由此可见AutoCAD2004的打印方法更加方便灵活,打印功能更强大。
AutoCAD2004中的打印流程和设置
1. 打印设备及打印介质的相关设置
在模型空间绘制图纸,不同的图形线有各自的颜色、线型、线宽、图层等等属性。图形绘制完毕,单击绘图窗口下方的"布局1"标签,(在默认情况下,新建一个图纸文件后, AutoCAD2004自动建立一个布局,名称为"布局1"), 进入默认的布局1,进行要在图纸空间中打印的一系列设置。

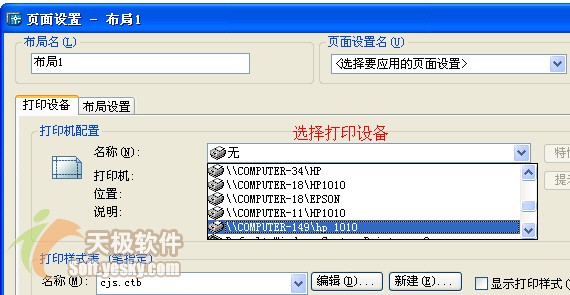

单击"布局1"标签,(或在"布局1"上选择右键菜单:"页面设置"),弹出对话框。 相关选项介绍如下,单击"打印设备"选项卡,如图1 。
1) 打印机配置——选择系统打印机,可以是本地打印机,也可以网络打印机。
2) 打印样式表(笔指定)——主要针对使用绘图仪的用户,在这里能够编辑适合自己的绘图参数指定,例如某一号的笔为何颜色,输出的图形线宽,线型等等,在此不再赘述。

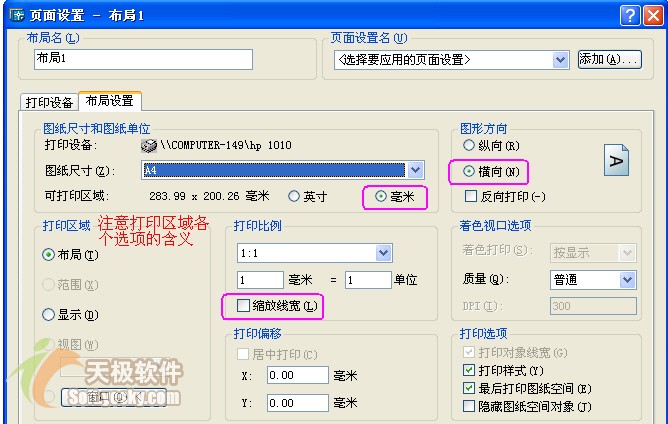

单击“布局设置”选项卡:对话框如图2。
(图2 图片较大,请拉动滚动条观看) 1) 图纸尺寸和图纸单位——选择纸张大小,一般在打印设备确定后,该打印设备可支持的纸张类型就会在下拉列表中出现。
选择图纸单位——一般选择毫米。
2)图形方向——根据实际情况选择横向或者纵向。
3)打印区域
这里的相关概念初学者很容易混淆,故有必要解释一下。
概念解释:
布局:打印所创建布局中的图形。 范围:所打印图形为绘图界限(Limits命令)设定的范围。 显示:打印当前屏幕显示的图形。即使只显示局部(例如用放缩工具放大时),也只打印屏幕显示的部分。 窗口:返回到绘图窗口进行选择,将矩形选择框内的图形打印。
以上打印范围可根据情况灵活使用,但要注意它们的不同之处,还要理解模型空间和图纸空间的区别。
4)打印比例——缩小的比例从1:1到1:100,放大的比例从2:1到100:1,可以根据需要选择。
指定单位对应:1mm相当于模型空间中的N绘图单位。
缩放线宽——图形一般要按比例绘制,根据相关绘图标准,各种图线要设定不同线宽。比如可见轮廓线为0.4mm,在打印时如果改变比例,此选项将决定线的宽度是否随之按比例改变。
5)打印偏移——在此设定图形在纸张上X,Y方向的偏移量,一般采用默认数值即可。
6)着色视口选项——选择要图纸的打印质量。
7)打印选项——一般采用默认选项即可。
2. 创建视口
上述选项选择好之后,接下来就要创建视口,安排图纸。
视口是一个很重要的概念,这里简单的说明一下。
概念解释:
视口,好比是观察图形的不同窗口。透过窗口可以看到图纸,所有在视口内的图形都能够打印。视口的另一好处是,一个布局内可以设置多个视口,如视图形中的俯视图,主视图,侧视图,局部放大等视图可以安排在同一布局的不同视口中打印输出。
视口可以是不同形状,比如圆形,多边形,多个视口内能够设置图纸的不同部分,并可设置不同的比例输出。
这样,在一个布局内,灵活搭配视口,可以创建丰富的图纸输出,使其更加有说服力和可读性。
而上述这一切都是“图纸空间”的专利,在模型空间内是做不到的。到此,你也许对图纸空间有了进一步的了解。
简要看一下视口的相关工具栏:如图3。

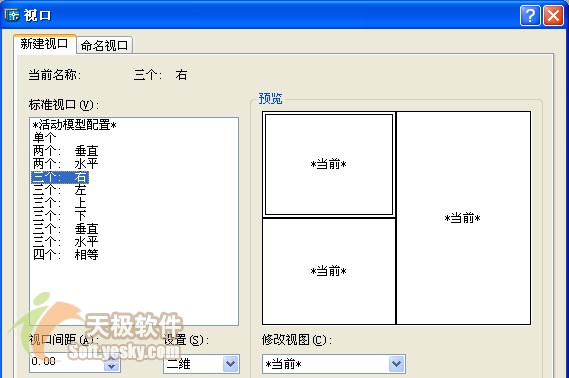

1)显示视口——对话框如图4。在这里可以方便的设置内定的视口。
2)单个视口——在新建的布局中创建矩形的区域作为单个视口。
3)多边形视口——在布局内绘制一个规则或者不规则的多边形区域作为视口。
4)将对象转为视口——将用绘图工具绘制的封闭图形转换为视口。
5)裁剪现有视口——将现有的视口裁剪为多边形形状。

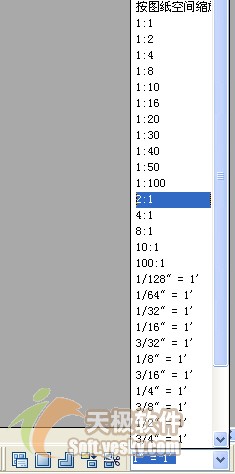

6)按图纸空间缩放——其实是设置布局里视口中图形的打印比例,如图5。注意它和在模型空间里绘图比例有所不同,比如你可以在模型空间里1:1绘图,但是可在布局内按2:1或其他比例打印输出。
3.调整视口和打印预览
在调整视口时先要激活它,然后调整视口内的图形。这一切其实很容易,在视口内双击可激活它,这样就可以象在模型空间中一样编辑更改图形。

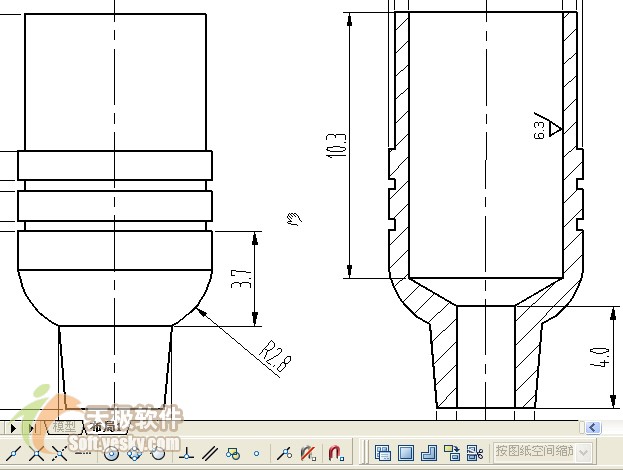

注意激活视口后,它的边框线变粗,此时可以用平移(Pan)放缩(Zoom)命令,进行粗调,比如图形在图纸和视口中尽量居中,图形的大小不要超出视口和打印范围。在视口工具栏上选择合适的输出比例,比如2:1。
一切调整好了,在视口外双击即可取消激活,此时只能平移和缩放查看图形而不能编辑它。

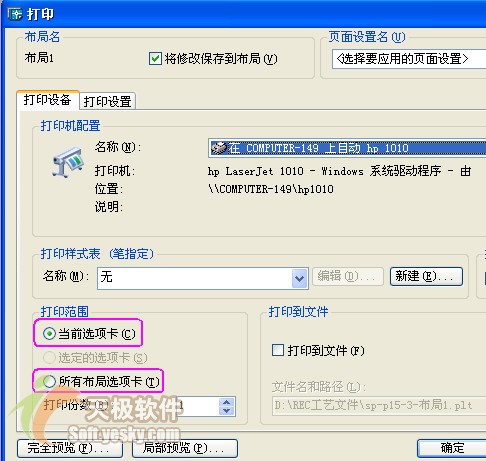

调整完毕,下面要进行打印前的预览。在"布局1"右键菜单上选择"打印",进入"打印"对话框。如图6。它和进入布局时的设置非常类似,但是注意,在"打印范围"下,打印范围有了改变:
当前选项卡——只将目前布局(包含所有视口)中的图形打印,
所有选项卡——可输出整个CAD文件中的所有图纸。
单击"完全预览",预览时可以用缩放和平移工具查看,如图7。如有不适,可重新调整布局和视口。
(图7 图片较大,请拉动滚动条观看) 打印预览没有问题,返回后单击"打印"就可输出图纸了。
关于布局的总结
视口是在布局的基础上建立的。布局的一大好处是,大型和多张图纸,能够将不同的图纸指定在多个布局中,每个布局中又能灵活设置比例和不同的视口,如果全部设置正确无误,只需选择"打印全部布局"就可大功告成。
打印布局的强大远不止上述所说。其实还有非常实用的另一功能——制作打印布局模板,请参阅《AutoCAD2004定制打印布局模板》。
关于打印的其它说明

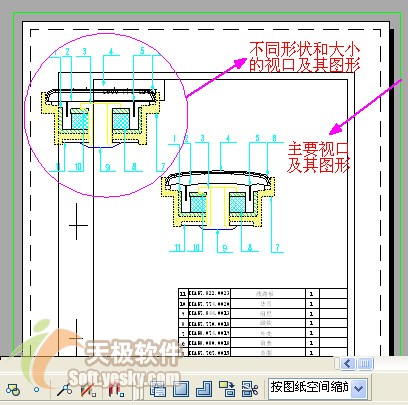

1)关于布局视口中的图形,超出视口部分将不能打印。一个打印布局中可设置多个不同大小和形状的视口,如图8,还可以指定某一个视口打印与否。

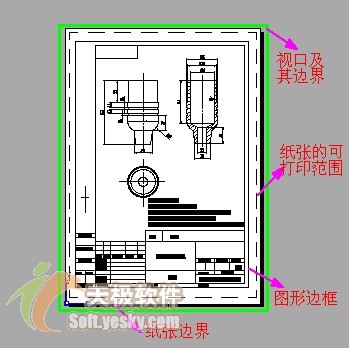

2)在打印预览中,各个范围界限的意义如图9。
3)在AutoCAD2004中,如果在图纸空间(布局)中打印,打印设置将随图形文件的保存在布局中。
4)布局样板也可以从AutoCAD2004的*.DWG和*.DWT文件输入,还可以利用现有样板创建新的布局,这样,新的图形布局将使用样板中的图纸空间及页面设置,在图纸空间中显示的是布局几何图形和视口对象。这也算是打印布局模板的理论解释。
5)打印区域请选择"布局"。注意打印布局只有在图纸空间使用。
