AutoCAD的编辑功能十分强大，有很多功能等待着你去开发。充分利用AutoCAD的现有命令，便能完成你预想不到的事情。现在让我们按照图1的尺寸要求进行一次“倾斜”的操作。

　　在AutoCAD中，没有实现这个功能的命令。要想“倾斜”，可采用变通的方法:通过块的不等比例缩放来实现这个功能。

　　思路:

　　1)先将要倾斜的对象旋转-45度。

　　2)用旋转后的对象创建块。

　　3)用-I命令插入块，在命令行输入X、Y向的缩放比例和旋转角度!

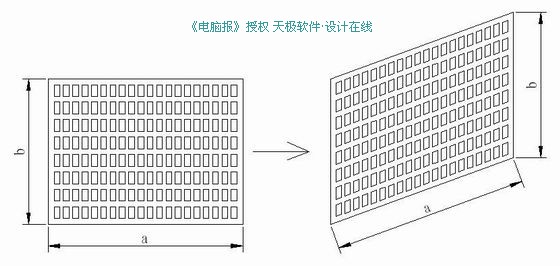

　　4)根据需要选择将块分解或不分解，如图2所示:

　　X向缩放比例:

　　Y向缩放比例:

　　旋转角度:

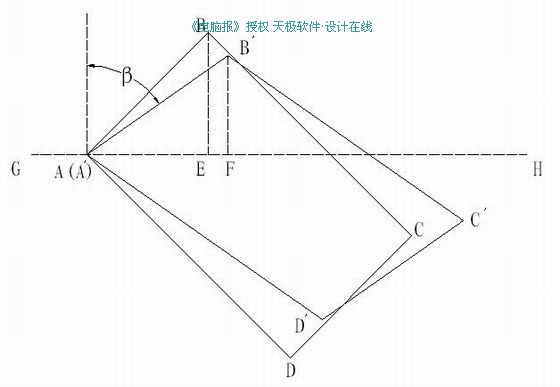

　　如果倾斜角度为，绘制的过程如下:

　　命令: ro

　　ROTATE

　　UCS 当前的正角方向: ANGDIR=逆时针 ANGBASE=0

　　选择对象: (选择要倾斜的对象)

　　选择对象:

　　指定基点:(指定基点)

　　指定旋转角度或 [参照(R)]: -45

　　命令: -b

　　-BLOCK

　　输入块名或 [?]: ABC

　　指定插入基点:(指定图2中的A点)

　　选择对象: (选择要倾斜的对象)

　　选择对象:

　　命令: -i

　　-INSERT 输入块名或 [?] : ABC

　　指定插入点或 [比例(S)/X/Y/Z/旋转(R)/预览比例(PS)/PX/PY/PZ/预览旋转(PR)]:

　　输入 X 比例因子，指定对角点，或 [角点(C)/XYZ] <1>: 'cal

　　>> 表达式: cos(35)/cos(45)

　　1.15846

　　输入 Y 比例因子或 <使用 X 比例因子>: 'cal

　　>> 表达式: sin(35)/sin(45)

　　0.81116

　　指定旋转角度 <0>: 55

　　点评:如果要倾斜的对象是一简单的长方形，用stretch命令即可完成。不过，对于复杂的图形就必须采用本文介绍的这种方法。如果经常要完成倾斜的操作，则可通过编制程序来完成。
