巧用CAD极轴追踪和对象捕捉追踪绘图
日期:2007-11-13 21:26:14 人气:195     [ ]
上一页 [1] [2] 下一页



三、改变自动追踪中的一些设置

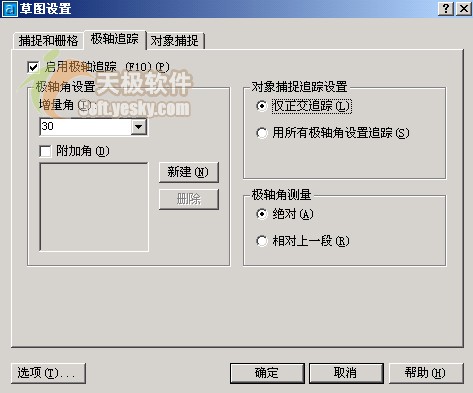

  默认情况下,对象捕捉追踪设置为正交。对齐路径将显示在始于已获取的对象点的 0 度、90 度、180 度和 270 度方向上。但是可以在“草图设置”里,使用“用所有极轴角设置追踪”。



  可以改变“自动追踪”显示对齐路径的方式,以及 AutoCAD 为对象捕捉追踪获取对象点的方式。默认情况下,对齐路径拉伸到绘图窗口的结束处。可以改变它们的显示方式以缩短长度,或使之没有长度。

  对于对象捕捉追踪,AutoCAD 自动获取对象的点。但是,可以选择仅在按 SHIFT 键时才获取点。



  四、使用中的技巧

  使用自动追踪极轴捕捉追踪和对象捕捉追踪)时,将会有一些实战时的技巧使绘图变得更容易。以下是笔者总结的几个技巧以供参考

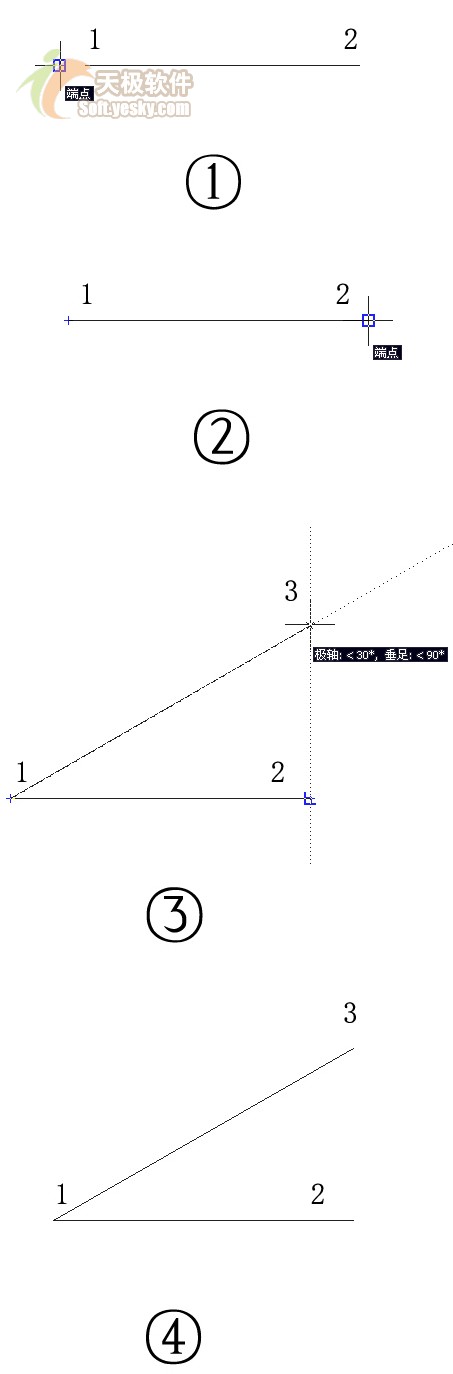

  1、和对象捕捉追踪一起使用“垂足”、“端点”和“中点”对象捕捉,以绘制到垂直于对象端点或中点的点。

  2、与临时追踪点一起使用对象捕捉追踪。在输入点的提示下,输入 tt,然后指定一个临时追踪点。该点上将出现一个小的加号 (+)。移动光标时,将相对于这个临时点显示自动追踪对齐路径。要将这点删除,请将光标移回到加号 (+) 上面。

  3、获取对象捕捉点之后,使用直接距离沿对齐路径始于已获取的对象捕捉点)在精确距离处指定点。具体步骤,要在提示下指定点,先选择对象捕捉,移动光标显示对齐路径,然后在命令提示下输入距离即可。

  4、使用“选项”对话框的“草图”选项卡中设置的“自动”和“用 Shift 键获取”选项管理点的获取方式。点的获取方式默认设置为“自动”。当光标距要获取的点非常近时,按下 SHIFT 键将暂时不获取对象点。
