AutoCAD标注样式的导入、导出和引用
日期:2007-11-13 21:26:09 人气:73     [ ]
上一页 [1] 下一页
 如何在其他文件中使用当前图形的标注样式?

  CAD中存在标注样式的导入、导出功能,可以用标注样式的导入、导出功能实现在新建图形中引用当前图形中的标注样式。下面我们以AutoCAD R14为例讲述具体的操作过程。

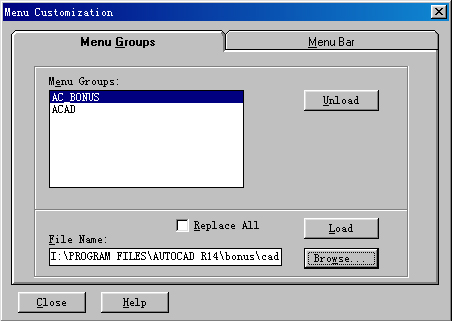

  AutoCAD R14中有一个“AutoCAD Bonus Tools”工具,要使用此工具CAD必须完全安装并需要加载Bonus菜单,若没加载可在命令行中输入“menuload”命令,点击出现的对话框的“Browse…”,如图:

  选择“H:\PROGRAM FILES\AUTOCAD R14\bonus\cadtools\ac_bonus.mnc”,其中H:\PROGRAM FILES\AUTOCAD R14为CAD R14的安装路径。
  点击“Load”、“Close”按钮,菜单条中出现“Bonus”菜单,先在旧图中选择“Bonus→Tools→Dimstyle Exports…”,出现输出对话框,将标注样式输出为“dim”后缀的文件。
  再打开新图,选择“Bonus→Tools→Dimstyle Import…”,在出现输入对话框中选定刚输出的“dim”后缀文件,在Import Options中选择“Overwrite Existing Style”,点“OK”即可。

  在CAD2000中对应工具在AutoCAD Express Tools中,其加载方法为在命令行中输入“expresstools”,菜单条中出现Express菜单,在“Express→Dimension”子菜单中有对应的“Dimstyle Export…”和“Dimstyle Import…”命令。
