巧用AutoCAD阵列做法兰零件排料图
日期:2007-10-29 22:08:32 人气:97     [ ]
上一页 [1] 下一页

  笔者在某机械制造厂做机械制图工作,厂里由于经常采用激光切割技术,所以用AutoCAD做排料图也是笔者日常工作之一。排料,就是考虑如何用最节省的原材料做出更多零件,现在都是提倡节约型社会嘛。

  这里笔者所述的排料图是用AutoCAD模拟在钢板上切割零件所做的图形;法兰flange),是机械产品的一种基本、常用的联接方式,通常人们也把用于这种联接方式的零件叫“法兰”,一般是圆盘型,圆周上钻有若干孔。车间常用的法兰是分四段制作的,所以法兰的排料是最常见,最繁琐的排料之一。经过一段时间的尝试,笔者找到了一点法兰排料的小窍门。

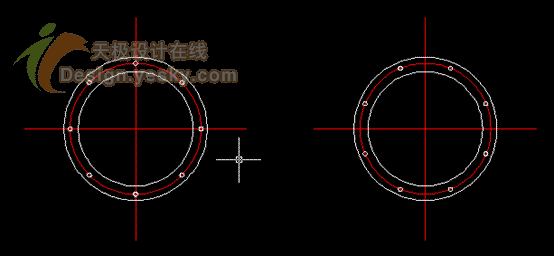

  画出法兰,把法兰旋转合适的角度,避开法兰上的螺丝孔如图)。

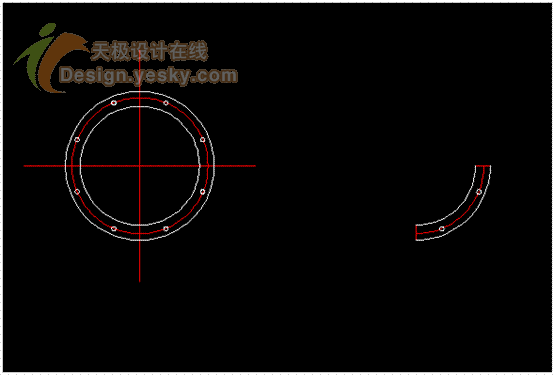

  用修剪工具对旋转好的法兰进行修剪,只留下四分之一的部分如图)。

  因为分四段的法兰都是对称的,所以只要用好其中的一段就可以了,笔者习惯用的是右下角的一段,修剪好了之后不要忘记把分段的部分变成切割线白线),现在把这一段做好的法兰做成块,方便以后的操作。

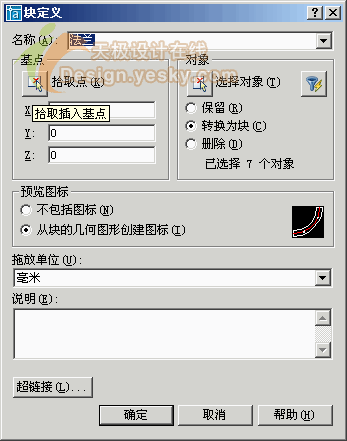

  圈选这段做好的法兰,点快捷键“B”创建块,输入名称并拾取法兰的一个端点作为基点,点确定完成块的创建。

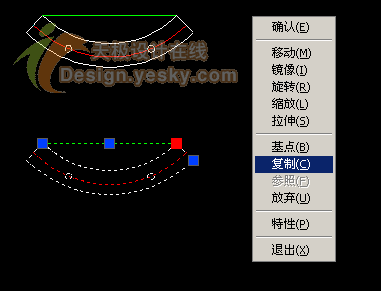

  现在分段法兰的块已经做好了,用旋转工具把法兰块顺时针旋转45度,水平放置,连接法兰内径端点做辅助线段,这里我们选取绿色作为辅助线的颜色。选中法兰的块与辅助线段,使用F8键打开正交,点击其中的一个节点,右键使用移动-复制命令,在垂直方向上拉开一定距离复制同样的块与辅助线段如图)。

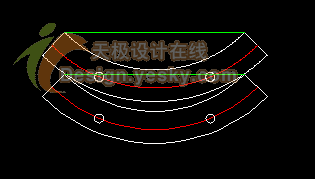

  选中上方的法兰块与辅助线段,使用MOVE工具移动上方的法兰块靠近下面的法兰块,在移动过程中使用鼠标滚轮对图形进行放大,如此反复几次,把两个法兰块移动到最小为止,在这个过程中注意使用F3键关闭对象捕捉,以方便我们的微调。

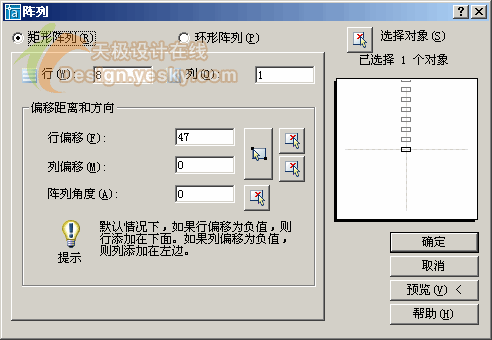

  下面就要用上我们刚才画的辅助线段了,使用线性标注工具,量取两条辅助线段之间的距离,记下这个数值备用。删除这两条辅助线段,删除其中一个法兰块。选中留下的那个法兰块,使用ARRAY阵列工具),在阵列对话框中选中矩形阵列,在行中填写我们需要的法兰块数量,这里笔者填写的是8;在列中填写1;行偏移中填写刚才我们记下的两条辅助线段间的距离数值,为了保险起见,我们可以稍微填写的大一点点;列偏移中填写0,阵列角度为0

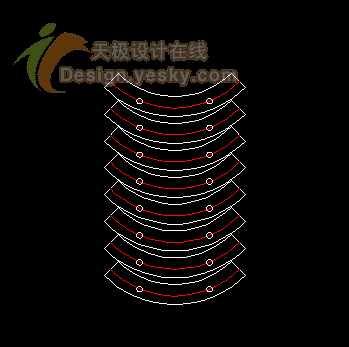

  点确定,看看我们的法兰块已经排好了。



   当然,我们可以利用已经做好了的这个阵列,把它再次定义成块,利用旋转、镜像等操作,做进一步的排料工作,比一段一段的慢慢调整效率会提高许多。
