给AutoCAD的DWG图纸文件瘦身
日期:2007-10-29 22:08:30 人气:112     [ ]
上一页 [1] 下一页

  利用电子邮件在企业之间相互传递信息实在是很方便的事情,笔者也经常使用EMAIL的附件功能来发送或接收CAD的DWG格式图纸,可是经常有看起来并不复杂的CAD图纸在EMAIL的附件里却有好几兆大,每一次上传和下载都要多花N多时间。今天咱们就来看一看有没有什么办法可以给DWG文件做瘦身吧!

  方法一 使用清理命令清除多余项目

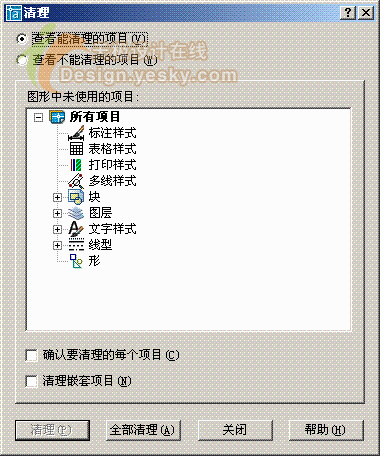

  打开一个比较大的DWG文件,点文件——绘图使用程序——清理打开清理对话框,也可以直接输入PU也就是清除(PURGE)命令打开该对话框,反复点几次“全部清理”按钮直到按钮变为灰色为止。

  关闭对话框并保存DWG文件,这时用属性查看我们做过清理的DWG文件,看看是否已经瘦了许多?清除命令的使用可以把在CAD图形中不出现的项目(如多余的块、空图层等)全部清除,因此可以给DWG文件起到减肥的作用。

  方法二 使用复制、粘贴命令

  首先打开我们要做减肥的DWG文件,使用Ctrl+A键选择全部图形,Ctrl+C复制,点文件——新建创建一个新的CAD图纸,在新图纸中使用Ctrl+V粘贴,并用鼠标选择插入点,把新的图纸保存,并与原图纸大小对比,这个减肥的效果一定会出乎你的意料!但是使用这个办法一定要小心,有时会因复制——粘贴产生一些意料之外的错误我们会在后面介绍《CAD中复制出来的错误》,欢迎关注),所以在新的DWG文件形成之后最好将其与原文件对照审核,确定无误才算给DWG文件瘦身成功。

  方法三 使用压缩工具压缩

  这个就不必做详细介绍了,在以上两种办法都没有把DWG文件做到满意的大小之后再用这个办法吧,WINRAR、WINZIP等就不错。笔者尝试了一下,一个7M左右的文件经过压缩之后大约不过2M大小,也确实能够为信箱节约不少空间。只不过在不同的公司之间传递文件最好还是确定一下双方是否有相应的解压缩工具,最好压缩成自解压的可执行文件,可以减少一些不必要的麻烦。
