AutoCAD绘图的时候很容易出现一些标注细节方面的小问题，我们看看具体的原因和消除的方法。
下面我们先来做个这样的尝试：打开AUTOCAD，首先在一个空图纸中用矩形（RECTANG）命令画一个边长是100的正方形。命令如下： 命令: RECTANG
指定第一个角点或 [倒角(C)/标高(E)/圆角(F)/厚度(T)/宽度(W)]:（鼠标选择第一角点）
指定另一个角点或 [尺寸(D)]: @100,100
完成正方形之后，我们用线性标注来标注正方形的边长，注意这时用F3键打开对象捕捉工具，首先标注横向边长为100。命令如下： 命令: dimlinear
指定第一条尺寸界线原点或 <选择对象>:（鼠标选择正方形左下角）
指定第二条尺寸界线原点:（鼠标选择正方形右下角）

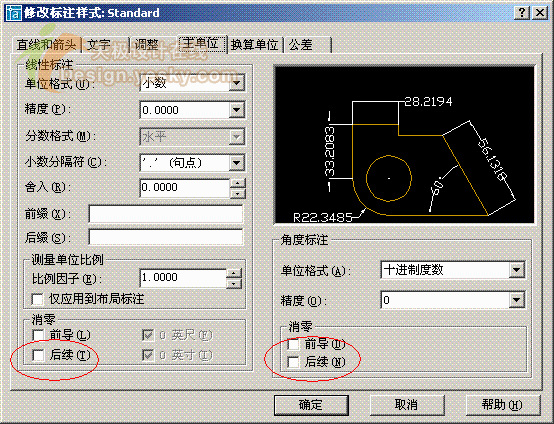

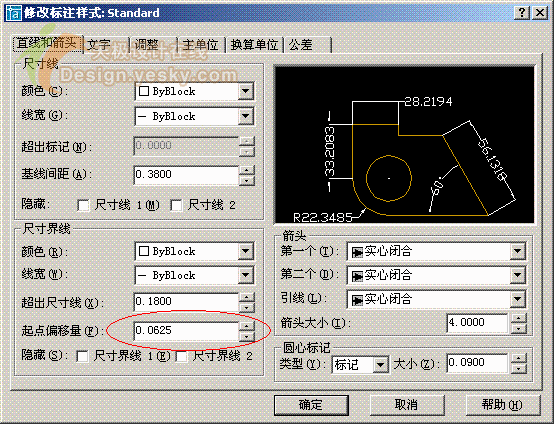

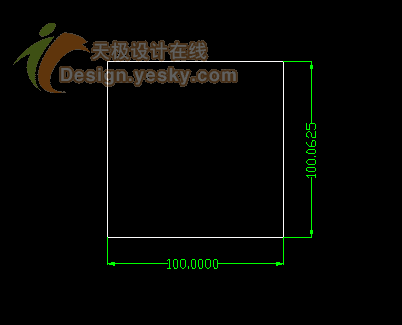

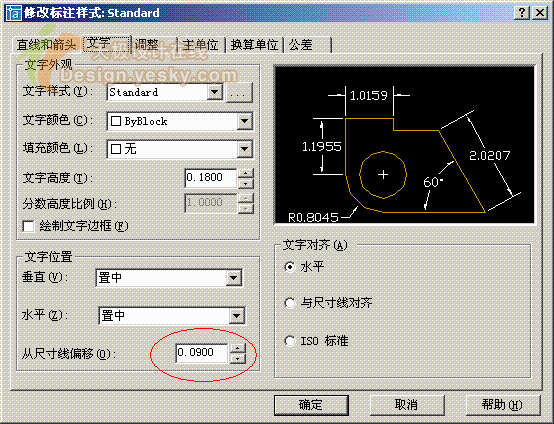

指定尺寸线位置或 [多行文字(M)/文字(T)/角度(A)/水平(H)/垂直(V)/旋转(R)]: 标注文字 = 100.0000 现在尝试反复标注几次纵向边长，发现出现这样的情况：  明明是100的边长变成了100.0625，这是为什么呢？ 用鼠标顺次点格式——标注样式，打开标注样式管理器，点修改，在直线和箭头中发现起点偏移量设置为0.0625，  把起点偏移量设置为0，再次尝试标注纵向边长发现问题消失。 可是再细看标注，标注文字 = 100.0000？这么多的0让我们的图纸显得十分难看，选择修改标注样式中的主单位：  把消零选项中的后续前面打上对号，点确定完成操作，再看我们的标注，已经干净了许多。 如果经常使用CAD打印图纸的话，仍然有一个标注样式的细节不能不提，选择修改标注样式的文字选项：  把从尺寸线偏移中的数字调整大一点，这个操作的意义是拉大文字标注和标注线的距离，这样打印出来的图纸就不会出现数字“2”的下线与标注线重合的情况，以避免在工作中出现“2”、“7”混淆的情况。 总而言之，我们采用CAD做图的最终目的是让看图纸的人能够认清、看懂，不产生误解，在工作中做到按图索骥，根据图纸把需要正确地表达、制作出来。所以对于初学CAD的朋友，在学好CAD的基础之上，注意细节，锻炼自己的耐心与细心，也是成为一个制图人员必不可少的基本功。 |
