巧用AutoCAD帮助计算传动带的长度
日期:2007-10-29 22:08:22 人气:71     [ ]
上一页 [1] 下一页

  传动带用于传递动力和运动,是机械传动中重要的传动形式,在各种机械装备中使用相当普遍。有时候笔者在工作中需要得到传动带的具体长度,怎么办,计算?太麻烦!我们试着用AutoCAD做一做看。

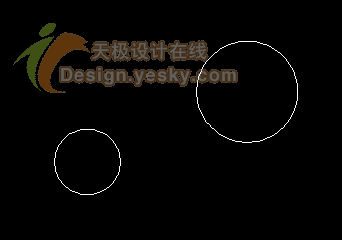

  打开一个新的CAD文件,根据传动轮的大小、位置在图中画两个圆来代表传动轮。design.yesky.com©天极软件频道设计在线原创©2001312542

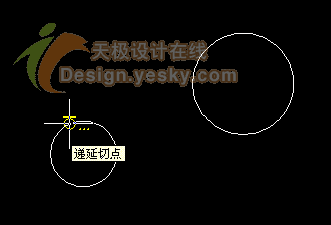

  因为传动带缠绕在传动轮上可以近似的看作是两条切线段,我们使用直线命令来做它,输入LLINE)回车确认,命令行提示“LINE 指定第一点”,再输入TAN相切)命令确认,命令行提示“TAN 到”,使用鼠标在其中一个圆上选择第一点,

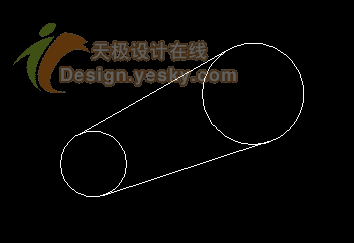

  再用TAN相切)命令在第二个圆上找到另一个切点完成第一条切线段。重复上面的直线命令画出第二个相切线段。

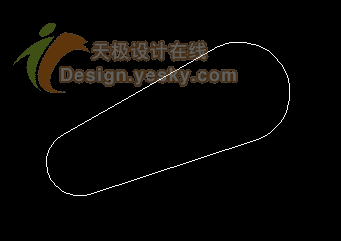

  现在我们把非传动带部分用修剪TRIM)命令剪除,输入TR——回车——回车,用鼠标剪除在两条切线段中间的两段圆弧,好了,大功告成了一大半啦,量出下图中的总线长就可以得到传动带的长度了design.yesky.com©天极软件频道设计在线原创©20011424542

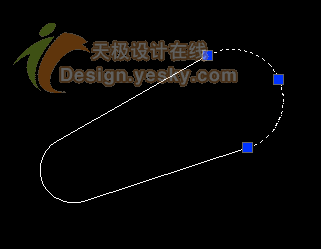

  用鼠标选中其中一段圆弧,使用Ctrl+1打开“对象特性管理器”,记录圆弧长度。

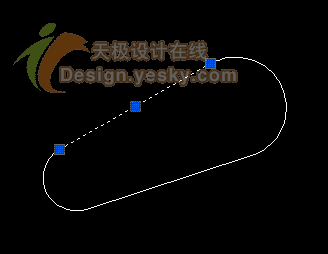

  用同样的方法记录下另一段圆弧长度与两条切线段长度。



  这样,把记录下来的四个数据相加就得到了传动带的长度,经过笔者的检验,用这个方法得到的传动带的长度还是非常精确的。design
