巧用AutoCAD准确再现不规则材料圆弧边
日期:2007-10-29 22:08:15 人气:61     [ ]
上一页 [1] 下一页

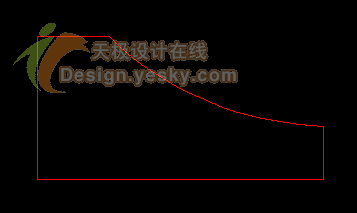

  通常笔者所做的排料图是做在长方形的钢板上,可是有时也会遇到仅仅做小量的排料图的情况,这时使用四米长的整块钢板一定会被老板骂的,怎么办?去车间找边角料呗……找到了边角料又有了难处,不规则钢板如何在CAD上表现出来呢?细看这块钢板,为如下形状如图)。design.yesky.com©天极软件频道设计在线原创©2001324542

  可是手边只有一把卷尺,怎么能得到它的圆弧形的那一边呢?

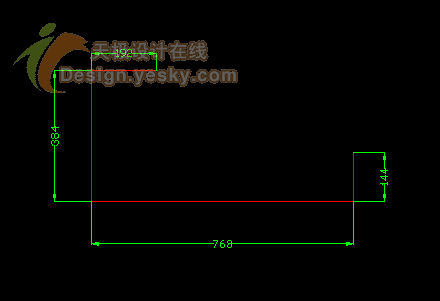

  不管它,先做出几条直边的长度再说,根据卷尺测量的数值,画出几条直边如下

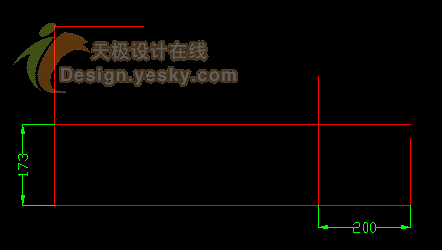

  可是剩下的这段圆弧的圆心如何确定呢?这个问题困扰了笔者半天,从车间到办公室,从办公室再回到车间跑了两趟才反应过来为什么一定要找到这个圆心呢,CAD中画圆除了用圆心半径的方法之外还有三种画圆的方法相切、相切、半径法;两点2P)法;三点3P)法。这里用三点3P)法不就可以了么,其中有两点已经确定,只要再找到一个点就可以了。取出卷尺,自钢板右直边向左量取200mm,标记,在标记处向垂直方向上量出弧形到下直边的距离173mm,好,回到CAD,做图。使用偏移命令OFFSET)把右直边左偏移200mm,下直边上偏移173mm,延长得两条线的交点design.yesky.com©天极软件频道设计在线原创©20013745212

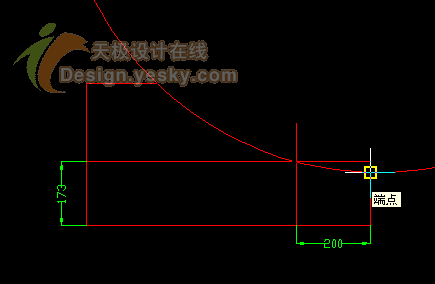

  使用画圆CIRCLE)命令,命令行提示指定圆的圆心或[三点3P)/两点2P)/相切、相切、半径T)];输入“3P”不带引号),空格确认,按F3键打开对象捕捉工具,用鼠标依次点取三点完成该圆

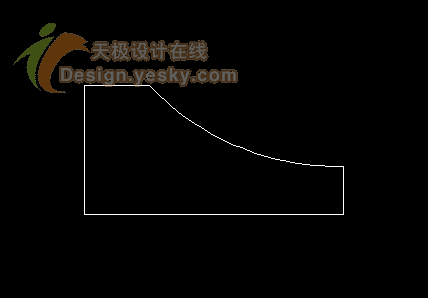

  使用修剪工具剪掉多余的线,使用删除工具删除两条辅助线,完成图纸。

  在这次简单的做图之后,笔者深深地感觉到,从书本上的理论到真实应用中的实践还是有一定距离的,知道不代表会用,会用不代表熟练,要想能在实践中用熟用好CAD,还要多看多用多想才行。design

上一页 [1] 下一页
我有问题,我要进入论坛
出处:本站原创 作者:佚名
