在AutoCAD中输入上下标文字
日期:2007-10-29 22:08:06 人气:113     [ ]
上一页 [1] 下一页

  在AutoCAD制图中有时我们需要做一些文字的标注,在工业用的图纸中经常会遇到一些立方米、平方米等有上标的单位符号,那么如何在AutoCAD中输入有上标的符号呢?

  使用多行文字命令MTEXT,在文字框中输入“M3^”:

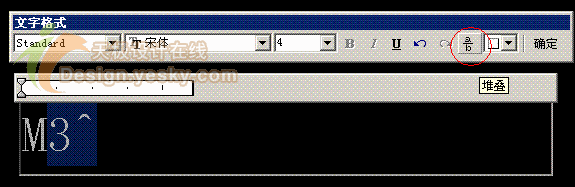

  用鼠标选中我们需要做成上标的3与“^”符号,点击文字格式对话框上的堆叠按钮:

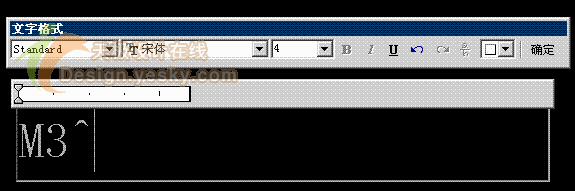

  确认文字的输入,再看立方米单位的输入已经成功:



  注意这里“^”符号与选择文字的前后顺序会影响到数字的上下位置,“^”置于文字前可使文字下沉成为下标,置于文字后可使文字上浮成为上标。

  有的时候,你会发现因为字体的原因而造成这种有上标的单位输入并不好看,呵呵,没关系,试一试这个 “笨办法”:直接用单行文字命令(DTEXT)分别输入“m”、“2”,得到两行单行文字,鼠标选中需要做上标的文字行“2”,用缩放命令把“2”缩小到合适的大小并用移动工具把它移动到适当的位置,看看效果是不是也很不错呢?



  经常需要输入这种单位的朋友可以采用这种方式把常用的有上下标的单位做成块,在需要输入的时候使用块命令调出块,缩放一下就可以了。

上一页 [1] 下一页
我有问题,我要进入论坛
出处:本站原创 作者:佚名
