巧设对象捕捉轻松检查CAD排料图中的错误
日期:2007-10-29 22:08:04 人气:49     [ ]
上一页 [1] 下一页

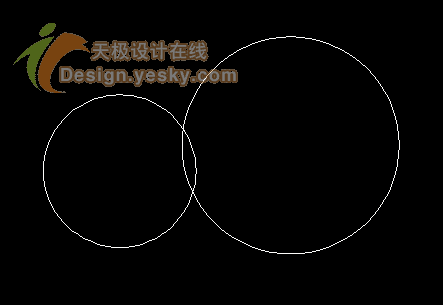

  在利用CAD做排料图的时候(何为“排料图”可参考笔者的《巧用AUTOCAD阵列做法兰排料图》),最可怕的错误就是所排零件出现相互压边的错误(如图)。design.yesky.com©天极软件频道设计在线原创©2001324542

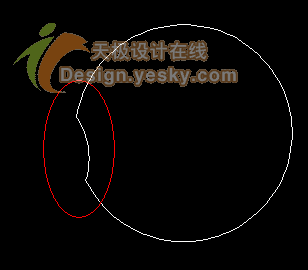

  如果是人工做此排料图的切割当然比较容易避免这种问题的发生,但是如果是机器切割就极易发生第二个零件被误切的情况:

  为了避免这种错误的发生,只有对所做的排料图反复的审核,避免零件的相互压边,可是在众多排料图中找这种细小的压边确实是一件很让人头疼的事情,有没有好的办法呢?笔者经过尝试,也找到一个针对弧型零件排料图的查错小技巧design.yesky.com©天极软件频道设计在线原创©2074564542

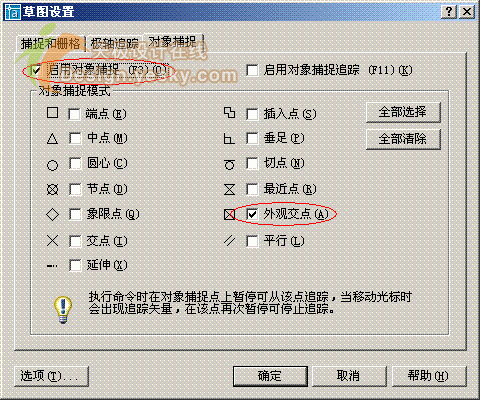

  用鼠标顺次点击工具——草图设置,打开草图设置对话框,把除外观交点以外的对象捕捉模式全部清除,并起用对象捕捉。

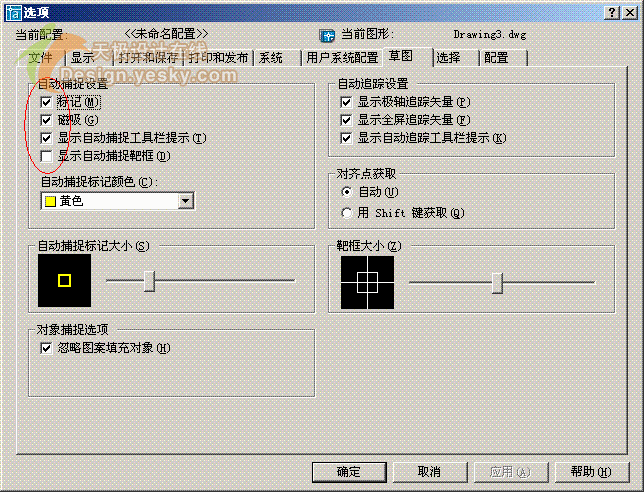

  再打开选项对话框,确认自动捕捉设置中的磁吸对话框被选中,依次点确定保存设置。

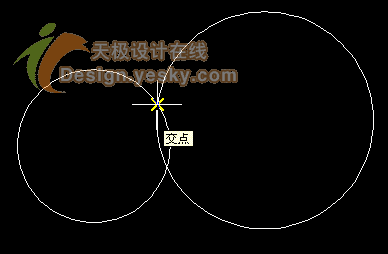

  随便输入一个可以用到对象捕捉工具的命令,如直线段(LINE)命令,回车确认命令,不必画线,用鼠标在有可能出现压边的零件附近缓缓移动,如果有压边或图形剪切线的现象,则会出现对象捕捉工具的捕捉点提示,这样就可以根据情况做好调整,而不必对排料图反复的进行局部放大费神费力去找可能出现的压边错误了。design.yesky.com©天极软件频道设计在线原创©2074564542
