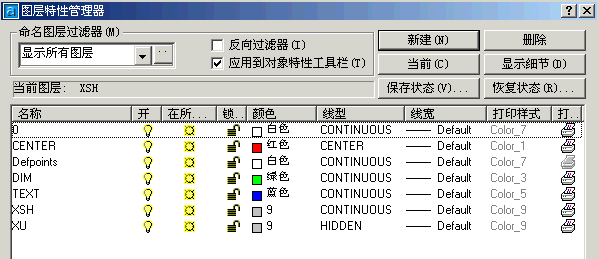

模板文件是新图开始的基础，因此模板设置的重要性是不容忽视的。本人从事机械行业，故以此为例，大致说明模板设置中的几个方面，希望有助初学者一二。 1）层、颜色、线型（Layer Color Linetype） 层名 颜色 线型 用途 0 白 实线 粗实线（打印时按颜色设置线宽）。 Center 红 细点划线 对称中心线，轴线。 Text 蓝 实线 文字注释（选择蓝色，打印预览时可方便检查，设为白色则打印字符太粗）。 Dim 绿 细实线 标注尺寸。 XX 灰 细实线 剖面线，指引线，螺纹牙底线，边界线等。 XU 灰 虚线 不可见轮廓线、过渡线。 层名可按自己习惯，不宜贪多求全，增加使用麻烦，建立企业标准更好。
图1 2）文字样式（Text Style） 我不知道哪些企业（图纸上）禁止使用中文，所以有必要设置字体样式以便输入中文。 中文字体（GBZW）（见图2）， 而且保持为默认字体样式，即关闭附图3对话框时是中文字体状态。

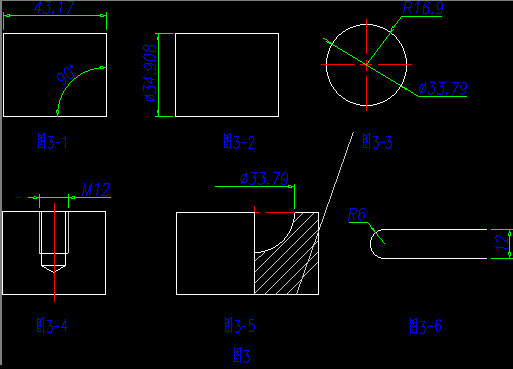

图2 西文字体（GBXW），供标注时指定，见图4、5、6。 字体颜色为蓝色。 推荐使用Romans.Shx字体，字体默认字高保持为0。 3）单位（Units） 保持小数点后两位。 4）绘图范围（Drawing Limits） 按图纸规则确定，如A4（297，210） 5）标注样式（Dimension Style） 标注样式的设置，多数的书上都有讲操作，具体的要求请见图3和附图。

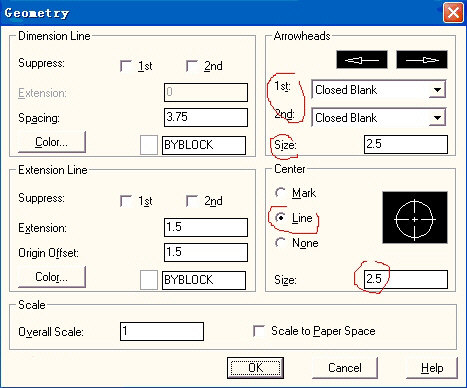

图3 箭头形式的选择将有助节约墨水。 标注样式名 用途 LINE 普通线性标注尺寸 （图3－1）图4

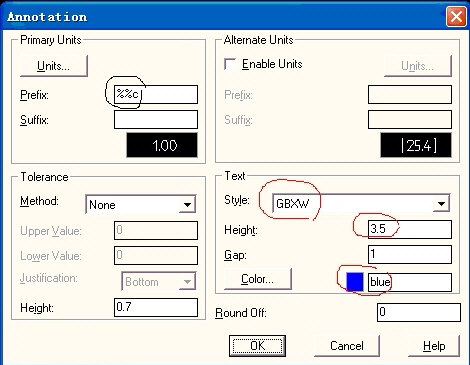

图4 DLINE 直径线性标注尺寸 （图3－2）图5

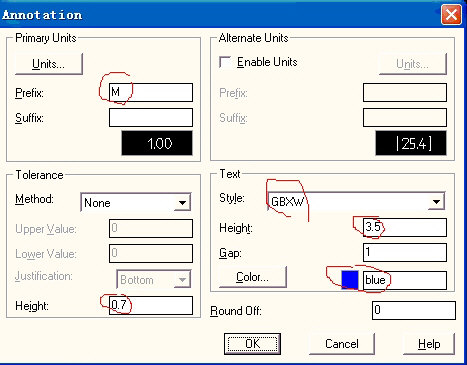

图5 DR 普通直径、半径标注尺寸 （图3－3） ML 螺纹标注尺寸（图3－4）图6
图6 特别介绍（图3－5）的样式设置，见图7。
图7 可以根据自己实际情况进行设置命名，只要易使用即可。 6）Fillet命令设置 R＝0，用于修剪线条，绘制键槽（图3－6）选取两线同侧端。 |
