中望CAD是最先提供极轴追踪功能，此功能一直被广大设计师视为提高效率的利器之一，一直以来只有国外顶级的CAD产品才做得到。

现在我们使用中望CAD2006软件的用户，也可以充分利用中望CAD的极轴追踪功能了！

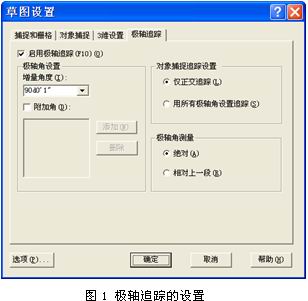

下面谈谈极轴追踪的设置过程：选择“工具”→“草图设置”命令，中望CAD弹出“草图设置”对话框，打开对话框中的“极轴追踪”选项卡，该标签页用于极轴追踪设置，如图1所示。

对话框中，“极轴角设置”选项组用于确定极轴追踪的追踪方向。可以通过“增量角”下拉列表确定追踪方向的角度增量，用户有90、45、30、22.5、18、15、10、5等选择。

例如，如果选择15，则表示中望CAD将在0、15、30等以15为增量的角度方向进行极轴追踪。

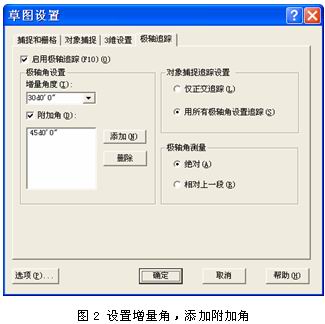

如图2所示，当把极轴追踪增量角设置成30度，钩选附加角，添加45度。

启用该功能后，当中望CAD提示用户确定点位置时，拖动鼠标，使鼠标接近预先设定的方向，即极轴追踪方向，中望CAD自动将橡皮筋线吸附到该方向，同时沿该方向显示出极轴追踪的矢量，并浮出一小标签，标签中说明当前鼠标位置相对于前一点的极坐标，从图3可以看出，当前光标位置相对于前一点的极坐标为80<330°，即两点之间的距离为80，极轴追踪矢量方向与X轴正方向的夹角为330°，当然也可以看成是-30°，此时单击左键，中望CAD将该点作为绘图所需点；如果直接输入一个数值，如输入100，中望CAD沿极轴追踪矢量方向按该长度值确定点位置；如果沿极轴追踪矢量方向拖动鼠标，中望CAD通过浮出的小标签动态显示出与光标位置对应的极轴追踪矢量的值，即显示“距离<角度”，所有0°和增量角的整数倍角度都会被追踪到，如图3所示。这给我们设计工作带来高效和准确！

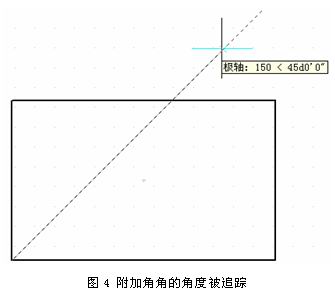

当把极轴追踪附加角设置成某一角度，比如按图2所示的设成45度时，在图4中，当鼠标接近45度方向时被追踪到，如图4所示。
