视口是一个很重要的概念，这里简单的说明一下。
概念解释： 视口，好比是观察图形的不同窗口。透过窗口可以看到图纸，所有在视口内的图形都能够打印。视口的另一好处是，一个布局内可以设置多个视口，如视图形中的俯视图，主视图，侧视图，局部放大等视图可以安排在同一布局的不同视口中打印输出。 视口可以是不同形状，比如圆形，多边形，多个视口内能够设置图纸的不同部分，并可设置不同的比例输出。 这样，在一个布局内，灵活搭配视口，可以创建丰富的图纸输出，使其更加有说服力和可读性。 而上述这一切都是“图纸空间”的专利，在模型空间内是做不到的。到此，你也许对图纸空间有了进一步的了解。 简要看一下视口的相关工具栏：如图3。

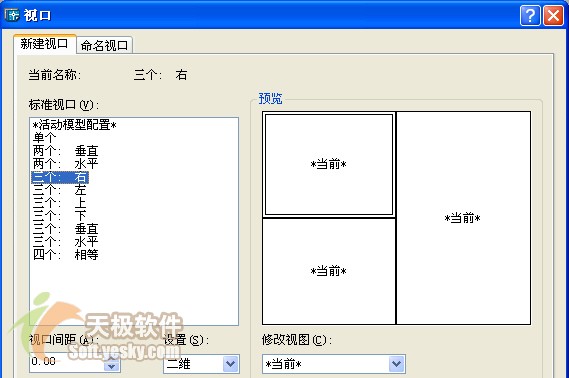

1）显示视口——对话框如图4。在这里可以方便的设置内定的视口。

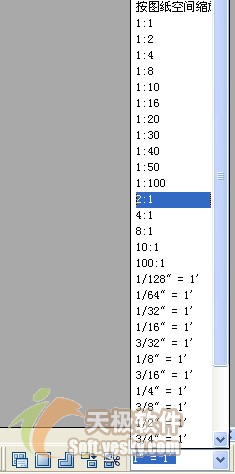

2）单个视口——在新建的布局中创建矩形的区域作为单个视口。 3）多边形视口——在布局内绘制一个规则或者不规则的多边形区域作为视口。 4）将对象转为视口——将用绘图工具绘制的封闭图形转换为视口。 5）裁剪现有视口——将现有的视口裁剪为多边形形状。 6）按图纸空间缩放——其实是设置布局里视口中图形的打印比例，如图5。注意它和在模型空间里绘图比例有所不同，比如你可以在模型空间里1：1绘图，但是可在布局内按2：1或其他比例打印输出。
 |
