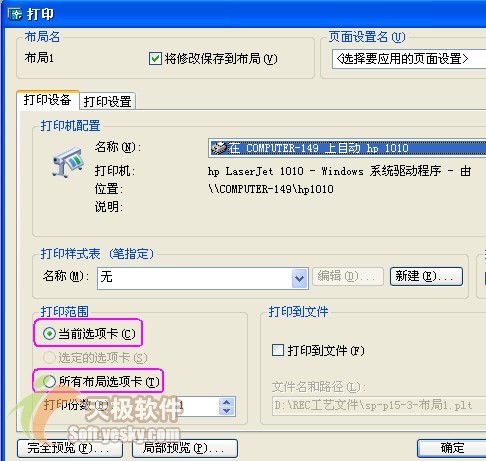

在调整视口时先要激活它，然后调整视口内的图形。这一切其实很容易，在视口内双击可激活它，这样就可以象在模型空间中一样编辑更改图形。 注意激活视口后，它的边框线变粗，此时可以用平移（Pan）放缩（Zoom）命令，进行粗调，比如图形在图纸和视口中尽量居中，图形的大小不要超出视口和打印范围。在视口工具栏上选择合适的输出比例，比如2：1。 一切调整好了，在视口外双击即可取消激活，此时只能平移和缩放查看图形而不能编辑它。 调整完毕，下面要进行打印前的预览。在"布局1"右键菜单上选择"打印"，进入"打印"对话框。如图6。它和进入布局时的设置非常类似，但是注意，在"打印范围"下，打印范围有了改变：
当前选项卡——只将目前布局（包含所有视口）中的图形打印， 所有选项卡——可输出整个CAD文件中的所有图纸。 单击"完全预览"，预览时可以用缩放和平移工具查看，如图7。如有不适，可重新调整布局和视口。
打印预览没有问题，返回后单击"打印"就可输出图纸了。 关于布局的总结 视口是在布局的基础上建立的。布局的一大好处是，大型和多张图纸，能够将不同的图纸指定在多个布局中，每个布局中又能灵活设置比例和不同的视口，如果全部设置正确无误，只需选择"打印全部布局"就可大功告成。 |
