关于打印的其它说明
日期:2007-10-16 19:49:18 人气:33     [ ]
上一页 [1] 下一页

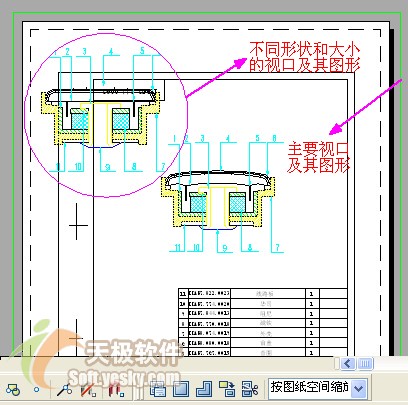

 1)关于布局视口中的图形,超出视口部分将不能打印。一个打印布局中可设置多个不同大小和形状的视口,如图8,还可以指定某一个视口打印与否。

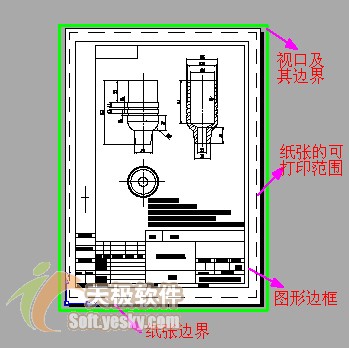

  2)在打印预览中,各个范围界限的意义如图9。


  3)在AutoCAD2004中,如果在图纸空间布局)中打印,打印设置将随图形文件的保存在布局中。

  4)布局样板也可以从AutoCAD2004的*.DWG和*.DWT文件输入,还可以利用现有样板创建新的布局,这样,新的图形布局将使用样板中的图纸空间及页面设置,在图纸空间中显示的是布局几何图形和视口对象。这也算是打印布局模板的理论解释。

  5)打印区域请选择"布局"。注意打印布局只有在图纸空间使用。

  6)要充分利用AutoCAD2004的打印功能,最好按以下步骤进行在模型空间中绘制图形,在页面设置中设施打印设备及相关设定,切换到布局选项卡,安排打印用的视口和视图,打印预览,打印图形。

上一页 [1] 下一页
