32.2.1简介
使用“bhatch”命令绘制填充图案，同线型一样，AutoCAD中的填充图案也是以图案文件（也称为图案库）的形式保存的，其类型是以“.pat”为扩展名的ASCII文件。可以在AutoCAD中加载已有的图案文件，并从中选择所需的填充图案；也可以修改图案文件或创建一个新的图案文件。
同线型文件一样，在AutoCAD2002版本中也提供了两个图案文件，即AutoCAD主文件夹的“SUPPORT”子文件夹中的“acad.pat”和“acadiso.pat”，这两个文件分别包含有69种填充图案（包括8种ANSI图案，14种ISO图案和47种其它预定义图案）。以“acad.pat”文件为例来介绍填充图案的定义和定制。
提示AutoCAD2000i和2002中提供的填充图案在AutoCAD2000的基础上增加了一种名为“GRAVEL”的图案。
32.2.2填充图案的定义
1.填充图案定义格式
与线型定义类似，填充图案的定义由标题行和模式行两部分组成。
(1)标题行：由填充图案名称和填充图案描述组成，标题行以“*”为开始标记，填充图案名称和描述由逗号分开，其格式为：
*pattern-name[,description]（“填充图案名称[，填充图案描述]）
(2)模式行：由图案直线定义和填充线的控制信息组成，一个填充图案中可以定义多种类型的图案直线（AutoCAD对图案直线的数量没有限制。），其格式为：
angle,x-origin,y-origin,delta-x,delta-y[,dash-1,dash-2,...]

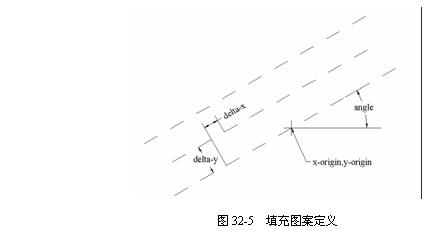

其中各项意义如下（见图32-5）：
?angle：填充线图案直线与水平方向的夹角。
?x-origin、y-origin：第一条图案直线经过的坐标点。
?delta-x：相邻的两条图案直线沿画线方向上的偏移值。
?delta-y：相邻的两条图案直线之间的偏移值。
?dash-1,dash-2,...：图案直线的规格说明，与上节中简单线型的定义相同。
当用户使用一个填充图案，AutoCAD首先生成一条通过由x-origin和y-origin指定点的图案直线，然后根据偏移距离delta-x和delta-y来产生其余的图案直线，生成具有无限平行直线的直线族，并使用所有选定的填充边界对这些图案直线进行裁剪。如果在填充图案定义中包括多种类型的图案直线，则AutoCAD通过上述方式对每种图案直线依次绘制，并叠加在一起产生较复杂的图形。
例如：在acad.pat文件中对SQUARE图案的定义如下：
*SQUARE,Smallalignedsquares
0,0,0,0,.125,.125,-.125
90,0,0,0,.125,.125,-.125
注意图案定义文件的每一行最多可包含80个字符。AutoCAD忽略空行和分号右边的文字。
32.2.3填充图案的创建
由于填充图案文件也是ASCII格式的，因此用户可以在AutoCAD环境外使用任一文本编辑器直接打开或创建填充图案文件，并对其内容进行补充和修改。
实例3创建“USER”填充图案
(1)使用Windows附件中的“记事本”程序创建一个新的文本文件。

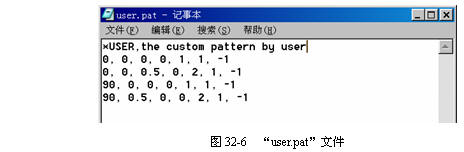

(2)在该文件中添加如下内容，如图32-6所示。
*USER,thecustompatternbyuser
0,0,0,0,1,1,-1
0,0,0.5,0,2,1,-1
(3)将该文件保存在AutoCAD主文件夹的“SUPPORT”子文件夹中，并命名为“user.pat”。
(4)进入AutoCAD2002，打开“BoundaryHatch（边界填充图案）”对话框，在“Type（类型）”下拉列表中选择“Custom（自定义）”项，对话框中将自动显示出用户定义的“USER”填充图案的信息，如图32-7所示。 |
