幻灯片文件的概念与创建

日期：2007-10-16 19:48:51 人气：32 [大中小]

[1]

31.2.1幻灯片简介
幻灯片类似当前视口的一张照片，幻灯片中不包含AutoCAD图形中具有的任何矢量信息，如图层、颜色、线型、线条的起点和端点等。因此，幻灯片不能像图形一样被编辑。如果要对幻灯片做任何改变，必须编辑图形，然后对编辑好的图形重新制作新的幻灯片。
在AutoCAD中，可以利用脚本文件预先确定的顺序来连续放映幻灯片，并利用时间延迟来控制幻灯片之间的间隔时间。
31.2.2实例2幻灯片的创建与放映
Step1创建幻灯片
(1)启动AutoCAD2002系统，打开第2章中创建的实例“exam2-1.dwg”。

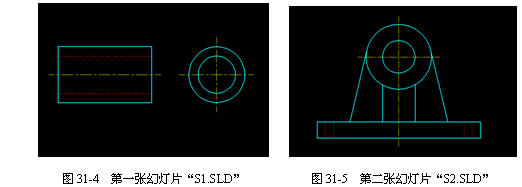

(2)调用“mslide”命令，弹出“CreateSlideFile （创建幻灯片文件）”对话框，在该对话框中将第一张幻灯片以“S1.SLD”为名保存在指定位置，如图31-4所示。本例中保存在“D:\AutoCADFiles\”目录中。
(3)打开第3章中创建的实例“exam3-1.dwg”，并调用“mslide”命令创建第二张幻灯片“S2.SLD”，如图31-5所示。

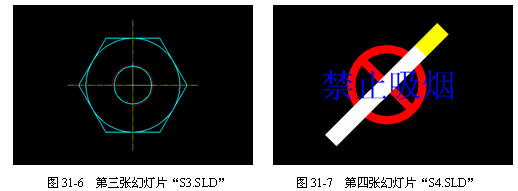

(4)打开第4章中创建的实例“exam4-1.dwg”，并调用“mslide”命令创建第三张幻灯片“S3.SLD”，如图31-6所示。
(5)打开第4章中创建的实例“exam4-3.dwg”，并调用“mslide”命令创建第四张幻灯片“S4.SLD”，如图31-7所示。

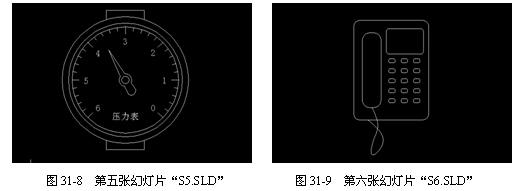

(6)打开第5章中创建的实例“exam5-1.dwg”，并调用“mslide”命令创建第五张幻灯片“S5.SLD”，如图31-8所示。
(7)打开第5章中创建的实例“exam5-2.dwg”，并调用“mslide”命令创建第六张幻灯片“S6.SLD”，如图31-9所示。

Step2创建观看幻灯片的脚本文件
(1)使用Windows附件中的“记事本”程序创建一个新文件。

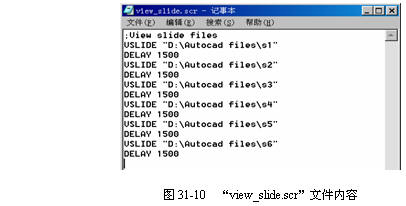

(2)在该文件中添加如下内容，如图31-10所示。

注意其中调用幻灯片文件的路径应根据实际情况而定。
(3)以“view_slide.scr”为名保存该文件。
Step3在AutoCAD中放映幻灯片
(1)在AutoCAD系统中调用“script”命令，运行脚本文件“view_slide.scr”，则步骤一中创建的6张幻灯片会依次在屏幕上显示。
(2)放映结束后调用“redraw”命令清除幻灯片显示。
实例说明
1.在AutoCAD中调用“mslide”命令可创建幻灯片。在模型空间内，该命令为当前视口内存在的显示制作幻灯片。若在图纸空间的视口，可以为图纸空间的显示制作一个包括任何浮动视口的幻灯片。如果视口没有被激活，则“mslide”命令将为当前屏幕显示制作一个幻灯片。
2.在AutoCAD中调用“vslide”命令可观看幻灯片。用户可以利用脚本文件连续调用多个“vslide”命令来放映幻灯片集，并可利用“delay”命令控制放映的间隔时间。
3.在观看完幻灯片后，可以使用AutoCAD的“redraw”命令来取消幻灯片显示，重新回到屏幕上原有的图形。任何可自动刷新屏幕的命令都可以实现同样的功能。

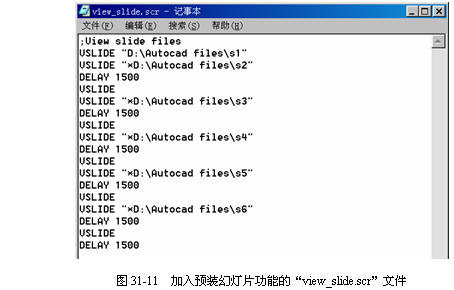

4.用户在使用脚本文件放映幻灯片时，会发现两个相邻幻灯片的放映时间间隔要比“redraw”命令设置的大一些，这主要在装载文件时计算机和硬盘的存取时间。为了避免这一可能影响观看效果的问题，AutoCAD提供了预装幻灯片的功能，即在观看前一张幻灯片的同时，预装下一张幻灯片以避免装载文件所引起的延时。具体方法是在幻灯片文件名前面加“*”来实现。比如我们可在步骤2中创建的脚本文件中加入预装幻灯片功能，如图31-11所示。

注意如果预装的幻灯片名是包含空格的长文件名，则必须被括在双引号中，其文件名前的“*”也应在双引号中。
31.2.3幻灯片库
AutoCAD提供了一个名为“slidelib.exe”的实用程序，可以将多个幻灯片文件（SLD文件）构造为一个幻灯库（SLB文件）文件。该程序保存在“AutoCAD”主目录中的“support”子目录中。
该程序在操作系统命令行中按如下格式调用：
slideliblibrary[<slidelist]
其中，“library”是用于添加幻灯文件的幻灯库文件名。“slidelist”为可选项，用于以文本文件的形式指定一个幻灯文件的列表，SLIDELIB程序将该文件中列出的全部幻灯片文件创建为一个幻灯片库文件。如果不使用“slidelist”项，则SLIDELIB程序要求用户依次指定所有用于构成库文件的幻灯片文件名。
说明因为幻灯库仅保存文件名，因此库中可以包含来自不同目录的同名幻灯片，但是AutoCAD只能访问其中的一个。
注意幻灯库一旦创建，就不能使用SLIDELIB程序行更新。想要添加或删除幻灯片，需要用SLIDELIB程序重新创建幻灯库。

小结
本章通过两个实例分别介绍了AutoCAD中脚本文件和幻灯片文件的作用和创建方法，并进一步讲述了如何使用脚本文件来进行幻灯片放映，以及如何将多个幻灯片文件组成一个幻灯片库。
