32.1.1简介 在前面的学习中，已经接触到了线型的概念，AutoCAD中的线型是以线型文件（也称为线型库）的形式保存的，其类型是以“.lin”为扩展名的ASCII文件。可以在AutoCAD中加载已有的线型文件，并从中选择所需的线型；也可以修改线型文件或创建一个新的线型文件。 AutoCAD提供了两个线型文件，即AutoCAD主文件夹的“SUPPORT”子文件夹中的“acad.lin”和“acadiso.lin”，分别在使用样板文件“acad.dwt”和“acadiso.dwt”创建文件时被调用。这两个文件中定义的线型种类相同，区别仅在于线型的尺寸略有不同。以“acad.lin”文件为例来介绍线型的定义和定制，该文件中定义了45种不同的线型，其中包括14种ISO线型和7种复杂线型，其余24种简单线型又可分为8组，每组线型的样式相同而线段长度和间隔不同。例如，“DASHED2”和“DASHEDX2”线型的线段长度和间隔分别为“DASHED”线型的0.5倍和2倍。 32.1.2线型的定义 1.线型定义格式 线型定义由标题行和模式行两部分组成。 (1)标题行：由线型名称和线型描述组成，标题行以“*”为开始标记，线型名称和描述由逗号分开，其格式为： *linetype-name[,description]（*线型名称[，线型描述]） (2)模式行：由对齐码和线型规格说明组成，中间由逗号分开，其格式为： alignment,patdesc-1,patdesc-2,...（对齐码，线型规格说明…） 例如：在acad.lin文件中对BORDER（边界线）的定义如下： 其中对齐码“A”表示该线型采用两端对齐方式，目前AutoCAD仅支持这一种对齐方式。 2.简单线型的定义 简单线型是由短划线（Dash）、点（Dot）和空格（Space）组合而成。在简单线型的规格说明中，正数表示其值为长度的短划线，负数表示其绝对值为长度的空格，0表示点。例如在BORDER的规格说明“A，.5，-.25，.5，-.25，0，-.25”中，.5表示0.5个单位长的短划线，-.25表示0.25个单位长的空格，0表示一个点。 3.复杂线型的定义 复杂线型是在简单线型中嵌入符号、字符串或形（关于形的详细介绍见第33章）等其它元素而成的。如图32-1所示。 (1)在线型规格说明中嵌入文字的格式为： ["string",style,R=n1,A=n2,S=n3,X=n5,Y=n6] 其中： ?“string”：嵌入的文字，须用双引号括起来。 ?style：嵌入文字所用的文字样式名。 ?R：嵌入文字相对于画线方向的倾斜角度。 ?A：嵌入文字相对于WCS坐标系中X轴正向的倾斜角度。 ?S：嵌入文字的比例因子。 ?X：嵌入文字在画线方向上的偏移量。 ?Y：嵌入文字在画线方向的垂向上的偏移量。 例如：在acad.lin文件中对“GAS_LINE”线型的定义如下： *GAS_LINE,Gasline----GAS----GAS----GAS----GAS----GAS----GAS-- A,.5,-.2,["GAS",STANDARD,S=.1,R=0.0,X=-0.1,Y=-.05],-.25 (2)在线型规格说明中嵌入形的格式为： [shape,shapefile,R=n1,A=n2,S=n3,X=n5,Y=n6] 其中： ?shape：嵌入的形。 ?shapefile：嵌入形所在的形文件，该文件应在AutoCAD的系统路径中。 ?R、A、S、X、Y的意义同上。 例如：在acad.lin文件中对“GAS_LINE”线型的定义如下： *FENCELINE2,Fencelinesquare----[]-----[]----[]-----[]----[]--- A,.25,-.1,[BOX,ltypeshp.shx,x=-.1,s=.1],-.1,1 32.1.3线型的创建和修改 通过前面的学习已经了解了线型是如何定义和保存的，在此基础上对标准线型进行修改或自己创建新的线型。在AutoCAD2002中提供了“-Linetype”命令对线型进行各种操作。现在就使用该命令在AutoCAD环境下创建一个新的线型和线型文件。 实例1创建“INTERVAL”线型 (1)运行AutoCAD2002，在命令行输入：-linetype，AutoCAD在命令行提示： Enteranoption[?/Create/Load/Set]:CEnter Enternameoflinetypetocreate:INTERVALEnter 此时，AutoCAD弹出“CreateorAppendLinetypeFile”对话框，如图32-2所示。 (2)在“CreateorAppendLinetypeFile”对话框中输入线型文件名“user.lin”，并按下Save键返回。此时系统创建并打开了一个新的线型文件“user.lin”； (3)命令行提示用户输入描述文本和线型模式：

实际上，由于线型文件是ASCII格式的，因此用户可以在AutoCAD环境外使用任一文本编辑器直接打开或创建线型文件，并对其内容进行补充和修改。

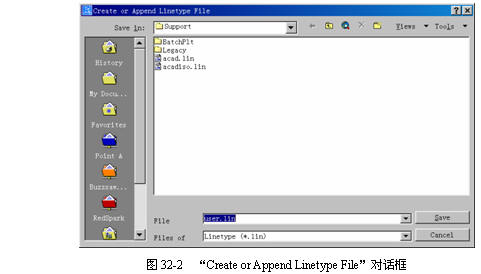

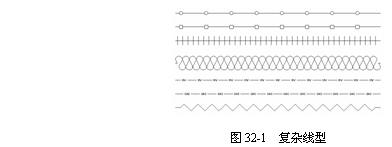

实例2创建“ARROW”线型
(1)使用Windows附件中的“记事本”程序打开由实例一创建的“user.lin”文件。

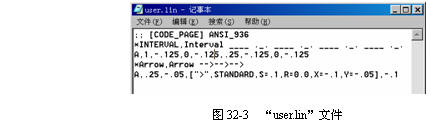

(2)在该文件中添加如下内容，如图32-3所示。

*Arrow,Arrow-->-->-->
A,.25,-.05,[">",STANDARD,S=.1,R=0.0,X=-.1,Y=-.05],-.1

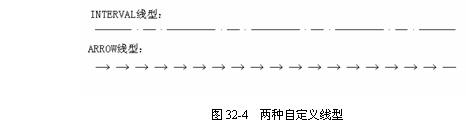

(3)进入AutoCAD2002，载入线型文件“user.lin”，即可使用该文件中定义的“INTERVAL”和“ARROW”线型，图32-4显示了使用这两种线型的例子。

说明使用“-linetype”命令，如果该线型己在库文件中存在，则系统会提示用户该线型已经在库文件中定义，并询问用户是否重新定义。用户可对其重新定义来实现对已有线型的修改。
