创建千禧堂模型的渲染图
日期:2007-10-9 21:22:31 人气:68     [ ]
上一页 [1] [2] [3] [4] [5] 下一页
现在已经基本上完成了各种准备工作,可以使用渲染命令来创建千禧堂模型的渲染图。该命令的调用方式为
工具栏“Render渲染)”→
菜单【View视图)】→【Render渲染)】→【Render…渲染)】
命令行render或别名rr)

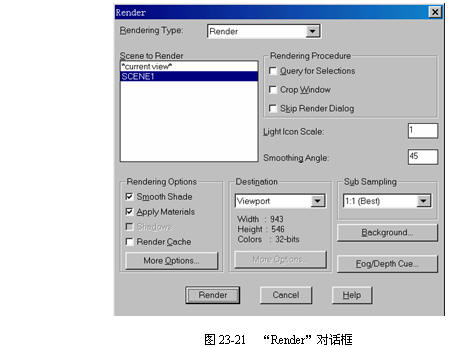

调用该命令后,系统将弹出“Render对话框)”,如图23-21所示。
下面分别介绍对话框中的各部分内容,并进行相应的设置。

23.6.1渲染类型
在“RenderingType渲染类型)”下拉列表中提供了如下三种选项
(1)“Render普通渲染)”使用普通渲染不需要添加任何光源、应用任何材质或者设置场景就可以对模型进行渲染。AutoCAD在渲染时自动使用一个虚拟的平行光源。
(2)“PhotoReal照片级真实感渲染)”照片级真实感渲染是通过一次一根水平扫描线方法产生图像,可以显示位图材质和透明材质并产生体积阴影和贴图阴影。本例中选择该选项。
(3)“PhotoRaytrace照片级光线跟踪渲染)”照片级光线跟踪渲染也是通过一次一根水平扫描线方法产生图像,但它可以使用光线跟踪产生反射、折射和更加精确的阴影。
23.6.2渲染过程
在渲染对话框的“RenderProcedure渲染过程)”栏中包括三个开关,用于控制渲染命令的缺省方式
(1)“QueryforSelections查询选择集)”如果选中该开关,则使用“render”命令时,系统会提示用户选择要渲染的对象。否则将自动对当前场景的所有对象进行渲染。
(2)“CropWindow渲染窗口开关)”如果选中该开关,则使用“render”命令时,系统会提示用户在屏幕选择一个区域进行渲染。否则将在整个AutoCAD的图形屏幕范围内进行渲染。注意,这个开关只有在“Destination目标)”框中选择了“Viewport视口)”选项时才会生效。
(3)“SkipRenderDialog跳过渲染对话框)”如果选中该开关,则使用“render”命令时,系统跳过渲染对话框,直接按照各选项的缺省设置进行渲染。否则将在执行渲染操作前显示渲染对话框。
说明如果用户选中“SkipRenderDialog跳过渲染对话框)”开关后,需要重新设置渲染选项,则使用渲染配置命令进行渲染设置,该命令的调用方式为
工具栏“Render渲染)”
