在对模型进行最后的渲染之前，可以先使用“hide”命令和“shade”命令对模型进行消隐和着色，这样可以比较快速、形象地查看三维模型的整体效果。
23.1.1创建消隐视图
用“hide”命令来创建模型对象的消隐视图，用以隐藏被前景对象遮掩的背景对象，从而使图形的显示更加简洁，设计更加清晰。该命令的调用方式为：
工具栏：“Render（渲染）”→
菜单：【View（视图）】→【Hide（消隐）】
命令行：hide（或别名hi）
“hide”命令将圆、二维填充、宽线、面域、宽多段线、三维面、多边形网格和非零厚度对象的拉伸边作为不透明的表面，因此在其后面的对象将被隐藏。
注意该命令不考虑被冻结的图层和已关闭图层。
23.1.2创建着色视图
虽然创建消隐视图可以增强图形并使得模型更加清晰，但是着色可以产生出更真实的图像。着色视图的创建是在消隐视图的基础上，使用图形对象自身的颜色填充其表面以形成该图形对象的着色图形。
该命令的调用方式为：

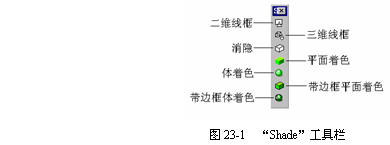

工具栏：“Shade（着色）”，具体作用如图23-1所示。
菜单：【View（视图）】→【Shade（着色）】→子菜单
命令行：shademode
在命令行调用“shademode”命令后，系统将显示如下选项：
Enteroption[2Dwireframe/3D
wireframe/Hidden/Flat/Gouraud/fLat edges/gOuraud edges]<Flat Edges>:
其中各选项含义如下：
(1)“2Dwireframe（二维线框）”：显示对象时，使用直线和曲线来表示边界。光栅和OLE对象、线型及线宽可见。
(2)“3Dwireframe（三维线框）”：显示对象时，使用直线和曲线表示边界。显示一个已着色的三维UCS图标。光栅和OLE对象、线型及线宽不可见。
(3)“Hidden（消隐）”：显示使用三维线框表示的对象并隐藏表示后向面的直线。
(4)“Flat（平面着色）”：着色多边形平面间的对象，此对象比体着色的对象平淡和粗糙。当对象进行平面着色时，将显示应用到对象的材质。
(5)“Gouraud（体着色）”：着色多边形平面间的对象，并平滑对象的边。着色的对象外观较平滑和真实。当对象进行体着色时，将显示应用到对象的材质。
(6)“flat edges（带边框平面着色）”：将“Flat（平面着色）”和“wireframe（线框）”结合使用。被平面着色的对象将始终带边框显示。
(7)“gouraud edges（带边框体着色）”：将“Gouraud（体着色）”和“wireframe（线框）”结合使用。体着色的对象将始终带边框显示。
说明AutoCAD中还提供了“shade（或别名sha）”命令，用于快速着色，其作用相当于“shademode”命令的“flat edges（带边框平面着色）”选项。 |
|
|
