在AutoCAD中，提供了一个功能强大的实体编辑命令，可对三维实体的边、面和体分别进行修改。该命令的调用方式为：

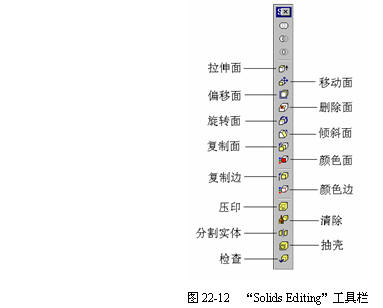

工具栏：“SolidsEditing（实体编辑）”，详见图22-12：
菜单：【Modify（修改）】→【SolidsEditing（实体编辑）】→子菜单
命令行：solidedit
在命令行调用该命令后，系统提示如下：
Solidseditingautomaticchecking:SOLIDCHECK=1
Enterasolidseditingoption[Face/Edge/Body/Undo/eXit]<eXit>:
用户可分别选择“Face（面）”、“Edge（边）”和“Body（体）”进行编辑。
(1)“Face（面）”：选择此项后，系统进一步提示如下：
Enterafaceeditingoption
[Extrude/Move/Rotate/Offset/Taper/Delete/Copy/coLor/Undo/eXit]<eXit>:
其中各项的具体作用为：
?Extrude（拉伸）：将选定的一个或多个三维实体对象的面拉伸到指定的高度，或沿指定的路径拉伸。
?Move（移动）：将选定的一个或多个三维实体对象的面沿指定的高度或距离移动。
?Rotate（旋转）：绕指定的轴旋转一个或多个面或实体的某些部分。
?Offset（偏移）：按指定的距离或通过指定的点均匀地偏移面。正值增大实体尺寸或体积，负值减小实体尺寸或体积。
?Taper（倾斜）：按一个角度倾斜面。倾斜角度的旋转方向由选择基点和第二点（沿选定矢量）的顺序决定。
?Delete（删除）：删除面，包括圆角和倒角。
?Copy（复制）：将面复制为面域或体。 |
|
|
