本章中将通过创建一个计算机的三维造型（如图22-1所示）来学习AutoCAD中三维实体模型的创建与编辑。

启动AutoCAD2002系统，并以“acadiso.dwt”为样板创建新的图形文件，并命名为“COMPUTER.DWG”。在该图形文件中创建三个图层，分别命名为“BOX”，“BEARING”和“DISPLAY”，并将“BOX”层设为当前层。将坐标系设置为WCS。
22.2.1使用长方体创建机箱
选择“Solids（实体）”工具栏中的图标，并进行如下操作：

这样就得到了一个尺寸为450×400×100的长方体实体。
22.2.2使用球体创建开关按键
将当前视图改为前视图，并使用UCS命令的View选项以前视图平面为XY平面建立新的坐标系。
选择“Solids（实体）”工具栏中的图标，并进行如下操作：

重复上述过程，再建立两个半径为5的球体，其圆心坐标分别为（425,60）和（425,45）。这样就在机箱面板上创建了三个开关按键。
22.2.3创建光驱和软驱
现在绘制若干矩形来模拟光驱和软驱。在创建复杂三维图形时，会经常遇到这种情况，即对于三维对象的某些细部可使用二维图形来模拟，这样可以在保证良好的视觉效果下使绘图更简洁有效，也避免由于太多的细节而导致整个文件过大、操作困难。
调用“rectang”命令，并进行如下操作：

Specifyfirstcornerpointor[Chamfer/Elevation/Fillet/Thickness/Width]:wEnter

Specifylinewidthforrectangles<0.0000>:1Enter

Specifyfirstcornerpointor[Chamfer/Elevation/Fillet/Thickness/Width]:240,85Enter

Specifyothercornerpointor[Dimensions]:380,60Enter

继续调用“rectang”命令绘制线宽为1的矩形，其角点坐标分别为：（250,80）~（370,70）、（350,66）~（358,63）、（362,66）~（370,63）、（240,50）~（330,30）、（250,45）~（320,40）、（315,37）~（310,34）。
完成后将这些矩形向Z轴正方向移动0.1个单位，以保证在创建消隐、着色和渲染视图时，这些矩形能得到较好的显示。此时，机箱的绘制已基本完成。
调用“ddvpoint”命令，弹出“ViewportPresets（视点预设）”对话框，将视点的水平角度和垂直角度分别改为265和5。并将该视图命名为“VIEW1”保存起来。

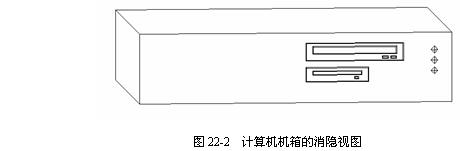

调用“hide”命令创建计算机机箱的消隐视图，如图22-2所示。

22.2.4使用拉伸实体创建弧形面板
为了使机箱看起来更美观，在机箱前面左半部绘制一个弧形面板。
1.绘制弧形面板的侧面
在当前视图中，使用UCS命令的“3Point”选项，以机箱的左侧面为XY平面建立新的坐标系，然后转换到左视图。然后用多段线命令绘制弧形面板的侧面，如图22-3所示。

2.创建拉伸实体
选择“Solids（实体）”工具栏中的图标，并进行如下操作：

Selectobjects:

//选择多段线

Selectobjects:Enter

//按回车确定

Specifyheightofextrusionor[Path]:225Enter

//指定拉伸高度

Specifyangleoftaperforextrusion<0>:Enter

//指定拉伸斜角

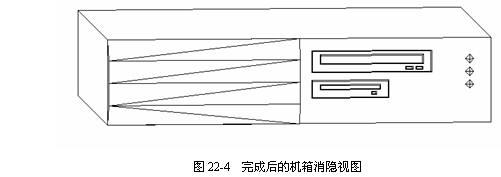

现在，机箱的绘制工作就完全结束了，将当前视图恢复为“VIEW1”视图，并使用消隐命令查看绘制的成果，如图22-4所示。
