1.绘制原对象
首先绘制两条二维多段线作为创建平移曲面网格的原对象。调用“pline”命令，并进行如下操作：
复该操作创建第二条多段线：
2.创建直纹曲面网格
下面利用这两条多段线创建平移曲面网格。选择“Surfaces（曲面）”工具栏中的图标，并进行如下操作：
Selectfirstdefiningcurve:
//选择第一条多段线
Selectseconddefiningcurve:
//选择第二条多段线

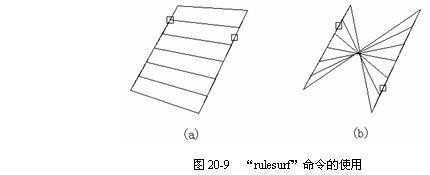

需要说明的是，在两条闭合的曲线上使用“rulesurf”命令创建直纹曲面时可以指定任意两点，而对于非闭合曲线，AutoCAD要基于曲线上指定点的位置构造直纹曲面。例如，在图20-9（a）中，在两条曲线间指定同一侧的点来创建直纹曲面；而在图20-9（b）中，在同样两条曲线间指定不同侧的点来创建直纹曲面，这两种结果是完全不同的。
3.创建顶板的上下面
因为使用直纹曲面命令创建的是两条多段线之间的曲面，即顶板的侧面，所以还应该将两条多段线转换成面域以形成顶板的上下面。调用“region”命令，并选择顶板上面和下面的多段线对象，将其转换为面域对象。
20.6.2使用平移曲面命令创建台阶
平移曲面命令可以将路径曲线沿着某个方向矢量进行平移而形成曲面网格，组成该曲面的网格面的数目由系统变量SURFTAB1控制。其中，路径曲线可以是直线、圆弧、圆、椭圆、椭圆弧、二维多段线、三维多段线或样条曲线，方向矢量可以是直线或非闭合的二维或三维多段线。在使用该命令前，必须先绘制好路径曲线和方向矢量。
1.绘制路径曲线
首先利用三维多段线来绘制路径曲线。调用“3dpoly”命令，并进行如下操作：
Command:3dpolyEnter
Specifystartpointofpolyline:65,0,15Enter
Specifyendpointoflineor[Undo]:65,-20,15Enter
Specifyendpointoflineor[Undo]:65,-20,12Enter
Specifyendpointoflineor[Close/Undo]:65,-24,12Enter
Specifyendpointoflineor[Close/Undo]:65,-24,9Enter
Specifyendpointoflineor[Close/Undo]:65,-28,9Enter
Specifyendpointoflineor[Close/Undo]:65,-28,6Enter
Specifyendpointoflineor[Close/Undo]:65,-32,6Enter
Specifyendpointoflineor[Close/Undo]:65,-32,3Enter
Specifyendpointoflineor[Close/Undo]:65,-36,3Enter
Specifyendpointoflineor[Close/Undo]:65,-36,0Enter
Specifyendpointoflineor[Close/Undo]:65,0,0Enter
Specifyendpointoflineor[Close/Undo]:cEnter
2.绘制方向矢量。
现在再调用“line”命令在点（65,0,15）和（235,0,15）之间绘制一条直线作为方向矢量。
3.使用tabsurf命令创建平移曲面
选择“Surfaces（曲面）”工具栏中的图标，并进行如下操作：
Selectobjectforpathcurve:
//选择选择路径曲线
Selectobjectfordirectionvector:
//选择方向矢量
这样就完成了台阶的绘制，现在在台阶两侧在加上边墙，以使的模型更加美观。选择“Surfaces（曲面）”工具栏中的图标，按下面的基点坐标、尺寸及旋转角度，分别建立两个长方体：
(1)（60,-35,0），5×35×20，0
(2)（235,-35,0），5×35×20，0

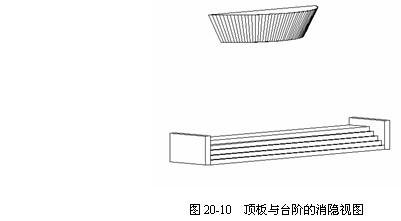

完成后的顶板及台阶的消隐视图如图20-10所示。
20.6.3使用圆锥体说明创建立柱
首先创建立柱的底部。选择“Surfaces（曲面）”工具栏中的图标，并进行如下操作：
Specifycenterpointforbaseofcone:125.6,-6.6,15Enter
//指定圆锥底部中心点坐标。
Specifyradiusforbaseofconeor[Diameter]:5Enter
//指定底部半径。
Specifyradiusfortopofconeor[Diameter]<0>:5Enter
//指定顶部半径。
Specifyheightofcone:3Ente
//指定圆锥体高度。
Enternumberofsegmentsforsurfaceofcone<16>:Enter
//指定形成锥面的网格密度。
然后将已绘好的底部复制一份做为支柱的顶部，两者的相对距离为Z轴正方向62个单位。
最后再绘制一个圆柱面做为支柱中部。选择“Surfaces（曲面）”工具栏中的图标，并进行如下操作：
Specifycenterpointforbaseofcone:125.6,-6.6,18Enter
//指定圆锥底部中心点坐标。
Specifyradiusforbaseofconeor[Diameter]:3Enter
//指定底部半径。
Specifyradiusfortopofconeor[Diameter]<0>:3Enter
//指定顶部半径。
Specifyheightofcone:59Ente
//指定圆锥体高度。
Enternumberofsegmentsforsurfaceofcone<16>:Enter
//指定形成锥面的网格密度。
现在将已绘制好的立柱（包括顶部和底部）复制到其它位置，复制基点为（125.6,-6.6,15），复制的目标点分别为（141.4.,-13.2,15）、（158.6,-13.2,15）、（174.4,-6.6,15）。
20.6.4创建门板
现在使用三维面命令创建一个平面来模拟门板。调用“3dface”命令，并进行如下操作：
Specifyfirstpointor[Invisible]:110,-0.1,15Enter
//指定第一点
Specifysecondpointor[Invisible]:110,-0.1,80Enter
//指定第二点
Specifythirdpointor[Invisible]<exit>:190,-0.1,80Enter
//指定第三点
Specifyfourthpointor[Invisible]<createthree-sidedface>:190,-.1,15Enter
//指定第四点
Specifythirdpointor[Invisible]<exit>:Enter
//结束命令
20.6.5使用棱锥面创建华表
最后使用棱锥曲面模型来创建门前的两个华表。选择“Surfaces（曲面）”工具栏中的图标，并进行如下操作：
Specifyfirstcornerpointforbaseofpyramid:24,-54,0Enter
//指定底部第一点坐标
Specifysecondcornerpointforbaseofpyramid:36,-54,0Enter
//指定底部第二点坐标
Specifythirdcornerpointforbaseofpyramid:36,-66,0Enter
//指定底部第三点坐标
Specifyfourthcornerpointforbaseofpyramidor[Tetrahedron]:24,-66,0Enter
//指定底部第四点坐标
Specifyapexpointofpyramidor[Ridge/Top]:tEnter
//指定棱锥顶点坐标
Specifyfirstcornerpointfortopofpyramid:26,-56,75Enter
//指定顶部第一点坐标
Specifysecondcornerpointfortopofpyramid:34,-56,75Enter
//指定顶部第二点坐标
Specifythirdcornerpointfortopofpyramid:34,-64,75Enter
//指定顶部第三点坐标
Specifyfourthcornerpointfortopofpyramid:26,-64,75Enter
//指定顶部第四点坐标
重复使用棱锥面命令创建华表顶部：
Specifyfirstcornerpointforbaseofpyramid:26,-56,75Enter
//指定底部第一点坐标
Specifysecondcornerpointforbaseofpyramid:34,-56,75Enter
//指定底部第二点坐标
Specifythirdcornerpointforbaseofpyramid:34,-64,75Enter
//指定底部第三点坐标
Specifyfourthcornerpointforbaseofpyramidor[Tetrahedron]:26,-64,75Enter
//指定底部第四点坐标
Specifyapexpointofpyramidor[Ridge/Top]:30,-60,80Enter
//指定棱锥顶点坐标
这样就通过将两个棱锥体曲面模型组合形成了华表造型，现在将华表复制到门的另一侧，两者的相对距离为X轴正方向240个单位。

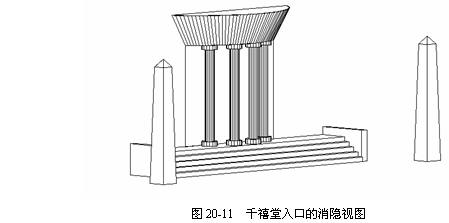

到此为止已经完成了整个入口的模型创建工作，下面使用消隐命令来查看一下的成果，如图20-11所示。

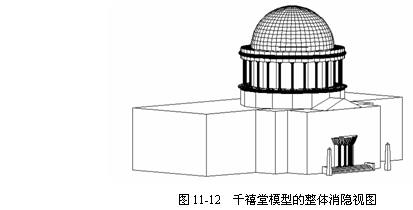

通过以上各个步骤的绘制工作，已经完成了千禧堂的全部建模过程。如果想得到图20-1所示的效果图，还要进一步在建模的基础上进行渲染工作，这部分内容详见第23章。现在打开全部图层，并使用消隐命令来查看整个模型，如图20-12所示。
|
