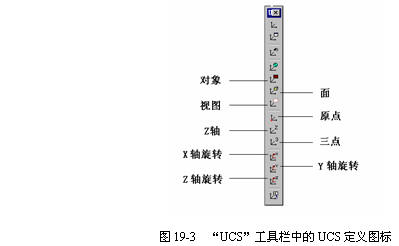

19.3.1UCS的定义 AutoCAD提供了多种方法来创建UCS，调用该命令的方式为： 工具栏：“UCS”→，或直接使用其他图标进行定义，如图19-3所示。 菜单：【Tools（工具）】→【NewUCS（新建UCS）】→子菜单 命令行：ucs→New 在命令行调用“ucs”命令，并选择“New”选项来定义UCS，系统提示如下： Enteranoption[New/Move/orthoGraphic/Prev/Restore/Save/Del/Apply/?/World]<World>:n SpecifyoriginofnewUCSor[ZAxis/3point/OBject/Face/View/X/Y/Z]<0,0,0>: 用户可通过各种选项来使用不同的方法定义UCS，具体说明如下： (1)“origin（原点）”：指定UCS的原点，并保持其当前的X、Y和Z轴方向不变，从而定义新的UCS。 (2)“ZAxis（Z轴）”：用指定的Z轴正半轴定义UCS。Z轴正半轴是通过指定新原点和Z轴正半轴上的任一点来确定的。 (3)“3point（三点）”：通过指定的三点定义UCS。第一点指定新UCS的原点，第二点定义X轴的正方向，第三点定义Y轴的正方向。Z轴由右手定则确定。 (4)“Object（对象）”：根据选定三维对象定义新的坐标系，具体情况见表19-2。新UCS的Z轴正方向与选定对象的一样。 表19-2选择的对象与相应的UCS 表19-2选择的对象与相应的UCS

(5)“Face（面）”：将UCS与选定实体对象的面对正。要选择一个面，在此面的边界内或面的边界上单击即可，被选中的面将高亮显示。UCS的X轴将与找到的第一个面上的最近的边对正。
(6)“View（视图）”：以垂直于视图方向（平行于屏幕）的平面为XY平面，来建立新的坐标系。UCS原点保持不变。
(7)“X”：指定绕X轴的旋转角度来得到新的UCS。
(8)“Y”：指定绕Y轴的旋转角度来得到新的UCS。
(9)“Z”：指定绕Z轴的旋转角度来得到新的UCS。
19.3.2UCS的设置
1.使用“ucs”命令进行设置
使用“ucs”命令还对UCS进行各种设置，调用该命令后的系统提示如下：
Enteranoption[New/Move/orthoGraphic/Prev/Restore/Save/Del/Apply/?/World]<World>:
除了其中的“New”选项之外，其他各选项作用如下：
(1)“Move（移动）”：通过平移原点或修改当前UCS的Z轴深度来重新定义UCS，但保留其XY平面的原始位置不变。用户也可选择“UCS”工具栏的图标按钮来调用该选项，或选择菜单【Tools（工具）】→【MoveUCS（移动UCS）】
(2)“orthoGraphic（正交）”：指定由AutoCAD提供的六个正交UCS中的一个，这六个正交的UCS分别为“Top（俯视）”、“Bottom（仰视）”、“Front（主视）”、“Back（后视）”、“Left（左视）”和“Right（右视）”。用户也可选择菜单【Tools（工具）】→【OrthographicUCS（正交UCS）】中的子菜单来进行相应的设置。
(3)“Prev（上一个）”：恢复上一个UCS。AutoCAD中保存了在图纸空间中创建的最后1个坐标系和在模型空间中创建的最后10个坐标系。用户也可选择“UCS”工具栏的图标按钮来调用该选项。
(4)“Restore（恢复）”：恢复已保存的UCS，使它成为当前UCS。
(5)“Save（保存）”：把当前UCS按指定名称保存。
(6)“Del（删除）”：从已保存的坐标系列表中删除指定的UCS。
(7)“Apply（应用）”：其他视口保存有不同的UCS时，将当前UCS设置应用到指定的视口或所有活动视口。用户也可选择“UCS”工具栏的图标按钮来调用该选项，或选择菜单【Tools（工具）】→【NewUCS（新建UCS）】→【Apply（应用）】项。
(8)“?”：列出指定的UCS名称，并列出每个坐标系相对于当前UCS的原点以及X、Y和Z轴。
(9)“World（世界）”：将当前的UCS设置为WCS。用户也可选择“UCS”工具栏的图标按钮来调用该选项。
说明在“UCSII”工具栏中的下拉列表包含了WCS、上一个UCS、六个正交UCS和用户定义的UCS等项，用户可选择其中某项来实现与“ucs”命令相同的功能。
2.使用“UCS”对话框进行设置
AutoCAD系统还提供了“UCS”对话框，在该对话框中还可进行其他一些设置。该命令的调用方式为：
工具栏：“UCS”→或“UCSII”→
菜单：【Tools（工具）】→【NamedUCS…（命名UCS）】或【Tools（工具）】→【OrthographicUCS】→【Preset…（预置）】
命令行：ucsman

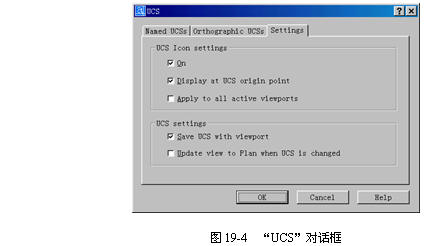

调用该命令后，系统弹出“UCS”对话框，如图19-4所示。

该对话框中的“NamedUCSS（命名UCS）”和“OrthographicUCSs（正交UCS）”选项卡的功能与“ucs”命令相同，因此不再重复说明。下面对“Settings（设置）”选项卡进行说明：
(1)“UCSIconsettings（UCS图标设置）”栏：指定当前视图的UCS图标设置。
?“On（开）”：显示当前视口中的UCS图标。
?“DisplayatUCSoriginpoint（显示于UCS原点）”：在当前视口中当前坐标系的原点显示UCS图标。如果清除此选项，或在视口中坐标系的原点不可见，UCS图标将显示在视口的左下角。
?“Applytoallactiveviewports（应用到所有活动视口）”：将UCS图标设置应用到当前图形中的所有活动视口。
(2)“UCSsettings（UCS设置）”：指定当前视口的UCS设置。
?“SaveUCSwithviewport（UCS与视口一起保存）”：将坐标系设置与视口一起保存。
?“UpdateviewtoPlanwhenUCSischanged（修改UCS时更新平面视图）”：修改视口中的坐标系时恢复平面视图。当对话框关闭时，平面视图和选定的UCS设置被恢复。
