19.4.1设置查看方向
在AutoCAD的三维空间中，用户可通过不同的方向来观察对象。用于设置查看方向的命令调用方式如下：
菜单：【View（视图）】→【3DViews（三维视图）】→【ViewpointPresets…（视点预置）】
命令行：ddvpoint（或别名vp）

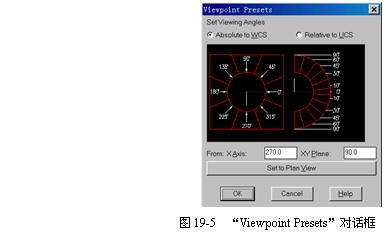

调用该命令后，系统将弹出如图19-5所示的“ViewpointPresets（视点预设）”对话框。
在该对话框中，用户可在“FromXAxis”编辑框中设置观察角度在XY平面上与X轴的夹角，在“XYPlane”编辑框中设置观察角度与XY平面的夹角，通过这两个夹角就可以得到一个相对于当前坐标系（WCS或UCS）的特定三维视图。
如果用户单击SettoPlanView按钮，则产生相对于当前坐标系的平面视图（即在XY平面上与X轴夹角为270，与XY平面夹角为90）。
19.4.2设置图形的三维直观图的查看方向
现在使用另一种更为直观的方法来设置查看方向，“vpoint”命令可以将观察者置于一个位置上观察图形，就好象从空间中的一个指定点向原点（0,0,0）方向观察。该命令的调用方式为：
菜单：【View（视图）→【3DViews（三维视图）】→【Viewpoint（视点）】
命令行：vpoint（或别名-vp）
调用该命令后，系统将显示当前视点位置，提示用户选择：
Currentviewdirection:VIEWDIR=0.0000,0.0000,1.0000
Specifyaviewpointor[Rotate]<displaycompassandtripod>:
用户可直接指定视点坐辏蛳低辰鄄煺咧糜诟檬拥阄恢蒙舷蛟悖?,0,0）方向观察图形。
如果用户选择“Rotate（旋转）”选项，则需要分别指定观察视线在XY平面中与X轴的夹角和观察视线与XY平面的夹角，该选项的作用与“ddvpoint”命令相同。

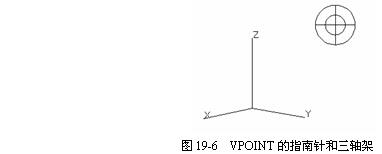

如果用户选择“displaycompassandtripod（显示坐标球和三轴架）”，则屏幕上将显示如图19-6所示的坐标球和三轴架：
用户可使用它们来动态的定义视口中的观察方向。坐标球表示为一个展平了的地球，指南针的中心点表示北极（0,0,1），内环表示赤道（n,n,0），外环表示南极（0,0,-1）。可使用定点设备将十字光标移动到球体的任意位置上，该位置决定了相对于XY平面的视角。点击的位置与中心点的关系决定Z角。当移动光标时，三轴架根据指南针指示的观察方向旋转。如果要选择一个观察方向，请将定点设备移动到球体的一个位置上，然后单击左键确定。
19.4.3设置平面视图
由于平面视图是最为常用的一种视图，因此AutoCAD提供了快速设置平面视图的命令，该命令的调用方式为：
菜单：【View（视图）】→【3DViews（三维视图）】→【PlanView（平面视图）】→子菜单
命令行：plan。
调用该命令后，系统提示如下：
Enteranoption[Currentucs/Ucs/World]<Current>:
其中各选项意义如下：
(1)“Currentucs”：设置为当前UCS中的平面视图。
(2)“Ucs”：指定已保存的UCS，并设置为该UCS种的平面视图。
(3)“World”：设置为WCS中的平面视图。
19.4.4设置正交视图与等轴测视图
由于三维模型视图中正交视图和等轴测视图使用较为普遍，因此AutoCAD提供了如下几种设置方法。
工具栏：“View（视图）”，详见图19-7。 |
|
|
