等轴测投影图是模拟三维物体沿特定角度产生平行投影图，其实质是三维物体的二维投影图。因此，绘制等轴测投影图采用的是二维绘图技术，利用在前面各章学过的知识就可以绘制等轴测投影图。略有不同的是，在AutoCAD中提供了等轴测投影模式，可在该模式下很容易的绘制等轴测投影视图。
因为等轴测投影是二维绘图技术，所以掌握二维绘图知识就可以较形象的描述三维物体。同时，在一定情况下，如构思或画草图时，利用等轴测投影要比创建三维物体要方便快捷。但是，等轴测投影也有其显而易见的缺点：首先，由于等轴测投影是二维模型，因此无法利用它生成其他三维视图或透视图；其次，在等轴测投影图中只有在X、Y、Z轴方向上的测量才是准确的，在其他任何方向上都会因为该模型的构造技术原因而产生扭曲。
绘制二维等轴测投影图之前，首先要在AutoCAD中打开并设置等轴测投影模式。

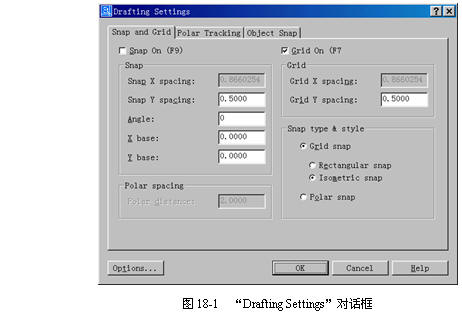

选择菜单【Tools（工具）】→【DraftingSettings…（草图设置）】，系统弹出“DraftingSettings（草图设置）”对话框，如图18-1所示。
在该对话框的“SnapandGrip（捕捉与栅格）”选项卡中，选择“Snaptypeandstyle（捕捉类型和样式）”栏中的“Isometricsnap（等轴测捕捉）”项，则进入等轴测投影模式。

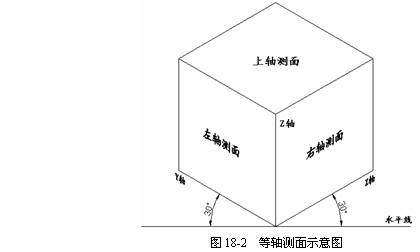

在等轴测模式下，有三个等轴测面。如果用一个正方体来表示一个三维坐标系，那么，在等轴测图中，这个正方体只有三个面可见，这三个面就是等轴测面（如图18-2所示）。这三个面的平面坐标系是各不相同的，因此，在绘制二维等轴测投影图时，首先要在左、上、右三个等轴测面中选择一个设置为当前的等轴测面。
用户可在命令提示行中直接或透明地调用“isoplane”命令来指定当前等轴测平面，调用该命令后系统提示如下：
Enterisometricplanesetting[Left/Top/Right]<Tpt>:
用户可分别选择“Left（左）”、“Top（上）”和“Right（右）”等项来激活相应的等轴测面。在激活某个等轴测面后，也可使用快捷键Ctrl E或F5在三个等轴测面间相互切换。 |
|
|
