| 图形打印命令 |
|
| 日期：2007-9-27 19:36:29 人气：55 [大 中 小] |
|
|
|
用户可以在模型空间中或任一布局调用打印命令来打印图形，该命令的调用方式为：
工具栏：“Standard（标准）”→
菜单：【File（文件）】→【Plot…（打印）】
快捷菜单：在模型或布局选项卡上单击右键弹出快捷菜单，并选择“Plot…（打印）”项。
命令行：plot（或别名print）

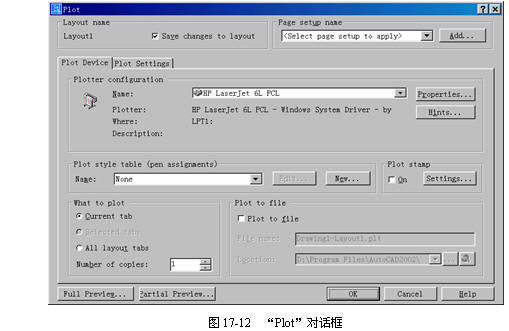

调用该命令后，系统将弹出“Plot（打印）”对话框，如图17-12所示。
该对话框的内容与“PageSetup（页面设置）”对话框类似，分别介绍如下：
(1)“PlotDevice（打印设备）”选项卡：其中“PlotterConfiguration”和“Plotstyletable”栏与“PageSetup（页面设置）”对话框中相同，其他各项的作用为：
①“PlotStamp（打印标记）”：选择该项后，可在图形中指定的位置打印标记。用户可单击Settings...按钮，弹出“PlotStamp（打印标记）”对话框，用于指定用于打印标记的信息（包括图名、日期和时间、打印比例等，也可自定义其他信息）和位置等。
②“Whattoplot（打印内容）”：指定打印内容和打印份数。其中打印内容为以下三种情况之一：
?“Currenttab（当前选项卡）”：打印当前的“模型”或布局选项卡。
?“Selectedtabs（选定的选项卡）”：打印多个预先选定的选项卡。
?“Alllayouttabs（所有布局选项卡）”：打印所有布局选项卡，无论选项卡是否选定。
注意如果选择了多个布局和副本，设置为“打印到文件”或“后台打印”的任何布局都只单份打印。
③“Plottofile（打印到文件）”：选择该项后，系统将打印输出到文件而不是输出到打印机。用户需指定打印文件名和打印文件存储的路径。缺省的打印文件名为图形及选项卡名，用连字符分开；缺省的位置为图形文件所在的目录。 |
|
|
