17.3.1使用向导创建新布局
布局向导用于引导用户来创建一个新的布局，每个向导页面都将提示用户为正在创建的新布局指定煌陌婷婧痛蛴∩柚谩５饔?br>布局向导命令的方式为：
菜单：【Tools（工具）】→【Wizards（向导）】→【CreateLayout…（创建布局）】
命令行：layoutwizard

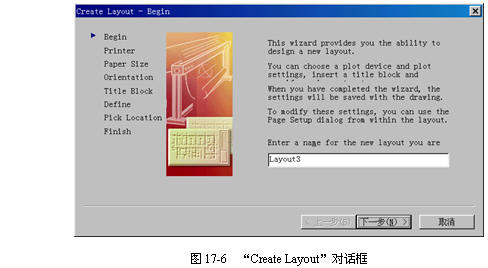

调用该命令后，AutoCAD将显示“CreateLayout（创建向导）”对话框，如图17-6所示。
下面依次对各个步骤进行介绍：
(1)“Begin（开始）”：指定新建布局的名称。
(2)“Printer（打印机）”：选择已匹配的打印机。
(3)“PaperSize（图纸尺寸）”：选择图纸尺寸、图纸单位。
(4)“Orientation（图纸方向）”：选择图纸的打印方向。

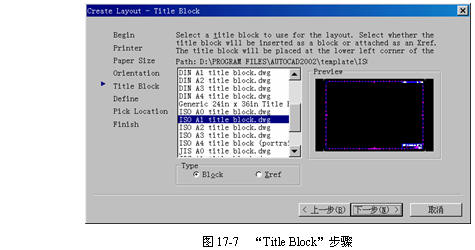

(5)“TitleBlock（标题块）”：如图17-7所示，列表中显示了AutoCAD所提供的样板文件中的标准标题栏，包括多种ANSI（美国国家标准化协会）和ISO（国际标准化组织）标题栏。其中ANSI标题栏是以英寸为单位绘制的，而ISO、DIN和JIS标题栏则是以毫米为单位绘制的。如果需要，用户可选择其中一种并以“Block（块）”或“Xref（外部参照）”的形式插入到当前图形文件中。
(6)“Define（定义）”：如图17-8所示，用户可指定视口的形式和比例，可供选择的视口形式有如下四种：
①“None（无）”：不创建视口。
②“Single（单个）”：创建单一视口。
③“Std.3DEngineeringViewts（标准工程视图）”：创建工程图中常用的标准三向视口。标准的三维工程配置是包括俯视图、主视图、侧视图和等轴测视图在内的2×2阵列。
④“Array（阵列）”：创建指定数目的视口，这些视口排列为矩形阵列。
(7)“PickLocation（定位）”：指定视口在图纸空间中的位置。
(8)“Finish（结束）”：结束向导命令，并根据以上设置创建新布局。
用向导完成布局设置之后，用户也可随时调用“PageSetup（页面设置）”对话框来修改新布局的任何设置。 |
|
|
