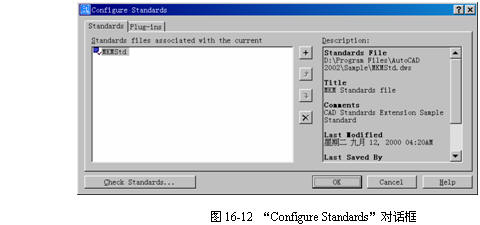

其中，“Standards（标准）”选项卡中的列表显示了与当前图形文件相关联的标准文件（DWS），并在“Description（说明）”栏中显示指定标准文件的基本信息。用户可对标准文件进行如下几种管理操作：
(1)单击 按钮选择CAD标准文件（DWS），选中的文件将显示在列表中。
(2)单击 按钮将列表中指定的标准文件项上移。
(3)单击 按钮将列表中指定的标准文件项下移。
(4)单击 按钮删除列表中指定的标准文件。
在“Plug-ins（插件）”选项卡中的列表则显示了当前系统中的标准插件及其说明。
用户单击CheckStandards...可打开“CheckStandards（检查标准）”对话框进行标准检查，详见下一小节。
16.9.4检查标准
该功能也是AutoCAD2002的新增功能，用于根据指定的标准文件对当前图形文件进行检查，并显示检查结果。根据检查结果，用户利用标准文件的设置来替换当前图形文件中不符合标准的设置。该命令的调用方式为：
工具栏：“CADStandards（CAD标准）”→
菜单：【Tools（工具）】→【CADStandards（CAD标准）】→【Check…（检查）】
命令行：checkstandards

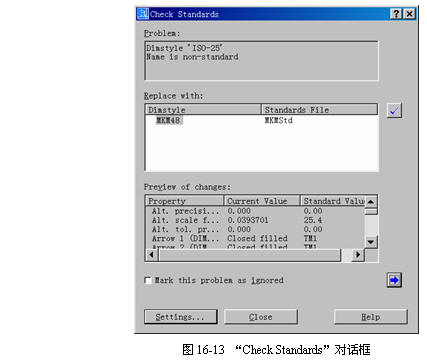

调用该命令后，系统弹出“CheckStandards（检查标准）”对话框，如图16-13所示。
该对话框各部分具体作用如下：
(1)“Problem（问题）”：显示检查到的当前图形文件中不符合标准的问题。
(2)“ReplaceWith（替换为）”：显示标准文件中的对象，用于替换当前图形文件中相应的非标准对象。
(3)“PreviewofChanges（修改预览）”：显示非标准对象特性，以及每个特性在当前图形文件中的值和修改后的标准值。
(4) 按钮：根据“ReplaceWith（替换为）”列表中指定的标准来修改当前非标准的对象，并显示下一个检查到的非标准对象。
(5 |
|
|
