布局是一种图纸空间环境，它模拟图纸页面，提供直观的打印设置。在布局中可以创建并放置视口对象，还可以添加标题栏或其他几何图形。可以在图形中创建多个布局以显示不同视图，每个布局可以包含不同的打印比例和图纸尺寸。布局显示的图形与图纸页面上打印出来的图形完全一样。
17.1.1模型空间与图纸空间
前面各个章节中所有的内容都是在模型空间中进行的，模型空间是一个三维坐标空间，主要用于几何模型的构建。而在对几何模型进行打印输出时，则通常在图纸空间中完成。图纸空间就象一张图纸，打印之前可以在上面排放图形。图纸空间用于创建最终的打印布局，而不用于绘图或设计工作。

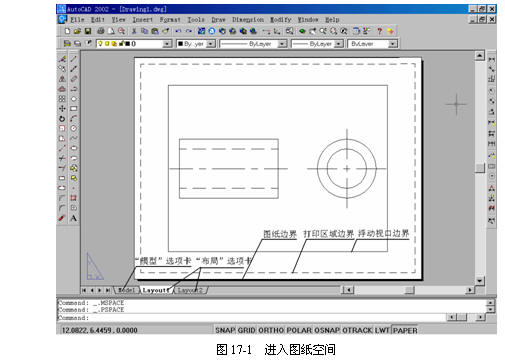

在AutoCAD中，图纸空间是以布局的形式来使用的。一个图形文件可包含多个布局，每个布局代表一张单独的打印输出图纸。在绘图区域底部选择布局选项卡，就能查看相应的布局。选择布局选项卡，就可以进入相应的图纸空间环境。如图17-1所示。
在图纸空间中，用户可随时选择“模型”选项卡（或命令行输入model）来返回模型空间，也可以在当前布局中创建浮动视口来访问模型空间。浮动视口相当于模型空间中的视图对象，用户可以在浮动视口中处理模型空间对象。在模型空间中的所有修改都将反映到所有图纸空间视口中。

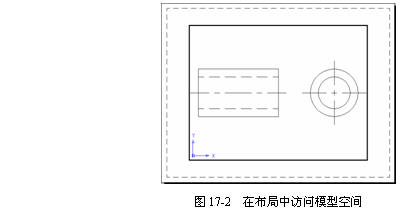

用户可在布局中的浮动视口上双击鼠标左键，进入视口中的模型空间（图17-2）。或从状态栏中选择“模型”按钮。而如果在浮动视口外的布局区域双击鼠标左键，则回到图纸空间。从状态栏中选择“图纸”按钮。
17.1.2使用布局进行打印的基本步骤
一般情况下，设计布局环境包含以下几个步骤：
(1)创建模型图形。
(2)配置打印设备。
(3)激活或创建布局。
(4)指定布局页面设置，如打印设备、图纸尺寸、打印区域、打印比例和图形方向。
(5)插入标题栏。
(6)创建浮动视口并将其置于布局。
(7)设置浮动视口的视图比例。
(8)按照需要在布局中创建注释和几何图形。
(9)打印布局。 |
|
|
